STR-19 Wifi Kızılötesi Termal Görüntüleme Modülü

Kızılötesi Termal Görüntüleme Modülü

Shenzhen Dianyang Ethernet SR serisi kızılötesi termal kamera, küçük boyutlu bir radyometrik kızılötesi termal görüntüleyicidir. Ürün, istikrarlı çalışma ve mükemmel performans ile ithal dedektörleri benimser. Eşsiz sıcaklık kalibrasyon algoritması ve kullanımı kolay kullanıcı arayüzü ile donatılmıştır. Küçük boyutlu, hafif ve arayüz açısından zengindir. Kalite kontrol, ısı kaynağı izleme, güvenlik gece görüşü, ekipman bakımı vb. için uygundur.

SR Serisi Ethernet kızılötesi termal kameralar, zengin özelliklere sahip istemci yazılımı ve tek başına veya ikincil bir geliştirmede farklı uygulama ihtiyaçlarını karşılamak için kullanılabilen kullanımı kolay bir SDK paketi ile donatılmıştır.

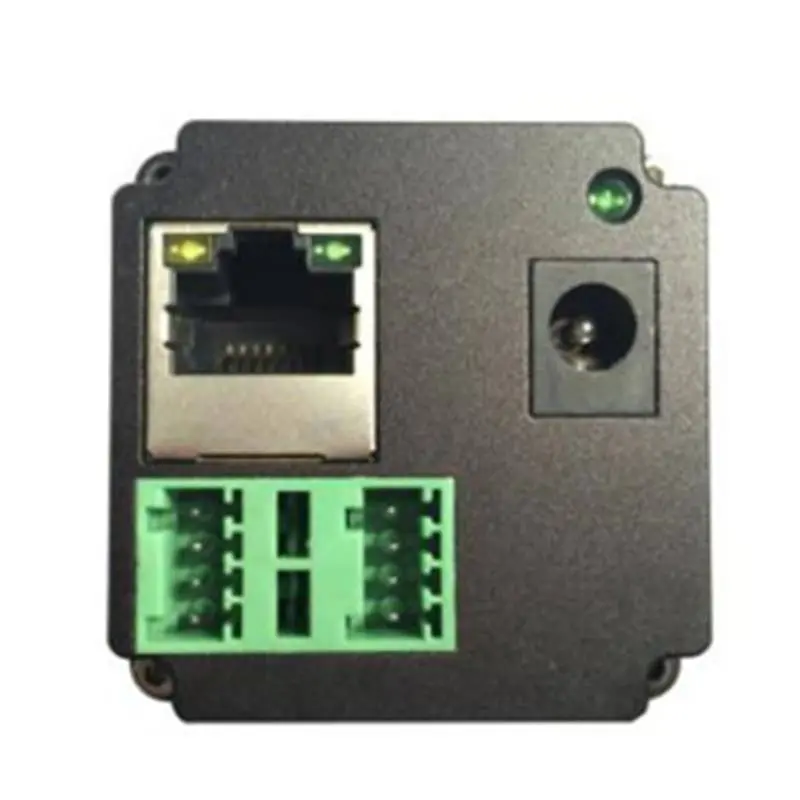

SR serisi Ethernet kızılötesi termal kameralar, farklı endüstriyel uygulama gereksinimlerini karşılamak için güç girişi, Ethernet, GPIO, seri bağlantı noktası ve diğer elektrik arayüzlerini içerir.

DC12V geniş voltaj, 9~15V giriş gücüne izin verir, 200mV DC güç kaynağından daha az dalgalanma, dahili aşırı voltaj ve ters bağlantı koruması, giriş voltajının çok yüksek olması koruma devresinin arızalanmasına neden olur.

RS232-TTL, PTZ, PC, GPS modülü vb.’ye bağlanabilen 3.3V seviye standart UART iletişim standardını destekler.

Kontrol 12V motorlu lens

IO giriş tetikleyicisini destekleyin

Destek RTSP, evrensel oynatma yazılımı doğrudan videoyu oynatabilir

Ana marka NVR tedarikçisi kayıt depolamasını destekleyin.

İkincil geliştirme ve bağımsız kullanım gereksinimlerini karşılamak için profesyonel analiz yazılımı ve SDK geliştirme kiti ile.

Net görüntü, yüksek sıcaklık ölçüm doğruluğu, -20°C ~ 350°C desteği

SR Serisi Ethernet özellikleri aşağıda listelenmiştir,

Öğe	SR-19-640	SR-19-384
Çözünürlük	640×480	384×288
Piksel boyutu	17um
Kare hızı	30HZ	50Hz
NETD	60mK@25°C
Sıcaklık aralığı	-20~350℃
Radyometrik
Radyometrik şablon	Tam ekran yüksek ve düşük sıcaklık takibi, destek noktası, çizgi, dikdörtgen, elips sıcaklık ölçüm şablonu desteği, şablonda yüksek ve düşük sıcaklık takibi desteği
Görüntü geliştirme	Uyarlanabilir germe, manuel iyileştirme, elektronik yakınlaştırma
Renk paleti	Beyaz sıcak, siyah sıcak, demir, en sıcak, kullanıcı tanımlı diğer paletler
Tek kare sıcaklığı	Tam sıcaklık bilgisine sahip PNG veya BMP resim formatı
Sıcaklık akışı	Tam radyasyon sıcaklığı bilgi depolama
Dijital video
Dijital çıkış arayüzü	Ethernet
Veri formatı	H.264, RTSP’yi destekler
Elektrik Arayüzü
Güç kaynağı	DC9~15V, tipik güç tüketimi 2.5W@25℃
Ethernet arayüzü	100/1000Base, TCP, UDP, IP, DHCP, RTSP, ONVIF vb. destekler.
Seri arayüz	RS485/RS232-TTL，UAV serisi, S-bus
GÇ arayüzü	1 alarm girişi ve 1 alarm çıkışı
Çevre
Çalışma sıcaklığı	-20～+65℃
Depolama sıcaklığı	-40ºC～+85℃
Nem	10%～95%
Kabuk koruması	IP54
Şok	25G
Titreşim	2G
Mekanik
Ağırlık	100g (lenssiz) 200g (25mm lensli)

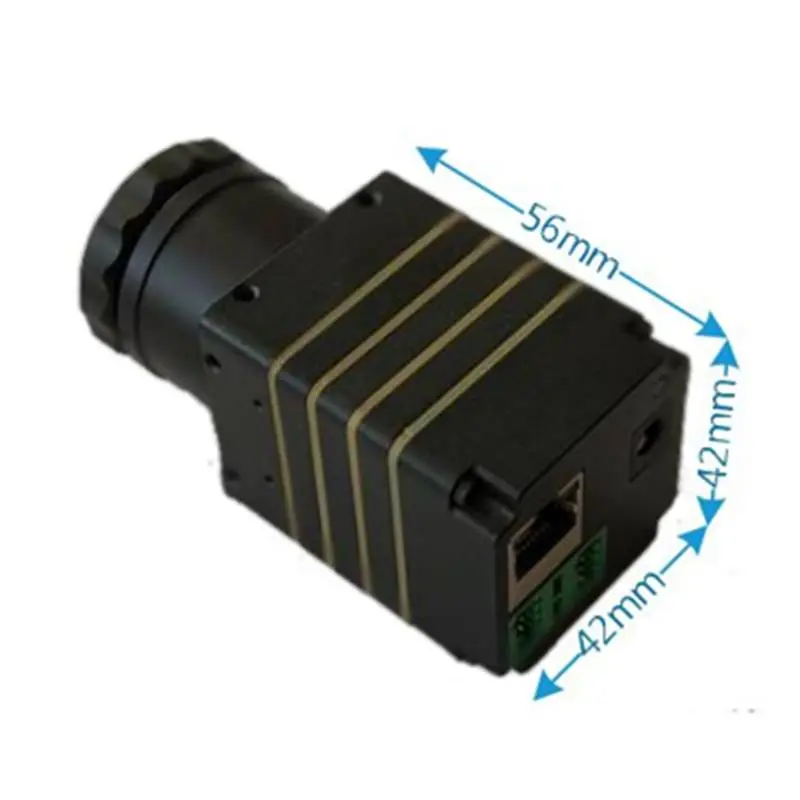

Boyut	56(U)42(G)42(Y)mm lenssiz

Kamera lensi özelliği (örnek olarak SR-19-384 ürünü),

Numara.	Odak Uzunluğu	bakış açısı	açısal çözünürlük
1	9 mm	39,9° x 30,4°	2,1 mrad
2	17 mm	22,0° x 16,5°	1.1mrad
3	25 mm	15,0° x 11,3°	0.68mrad
4	40mm	9.3° x 7.0°	0.43mrad
