Termal Kamera

CTA-10 Kızılötesi Termal Analiz Cihazı

ProTools süper kızılötesi termal kamera analizör düşük güç tüketimi olan, az ısınan elektronik cihazlar tasarlamanıza, PCB, anakart ve cihazların arızasını tespit ederek, arızalı parçayı kolayca tamir etmenize yardımcı olur. Cep telefonu, laptop ve her çeşit elektronik devredeki ısınma veya soğutma problemlerini görüntülemenizi, analiz etmenizi, +/-3 C veya %2 hassasiyetle ölçmenizi ve arızaları bulmanızı sağlar. PCB üretiminde üretim hatalarını ve kalite problemlerini yakalayabilirsiniz. Arge faaliyetlerinde termal dizaynı iyileştirmede kullanabilirsiniz.

Termal
Analizde
3. Boyut
CTA-10 Kızılötesi Termal Analiz Cihazı
3D Analiz Modu: Olağandışı Termal Aktiviteleri ve Sızıntıları Bulmada Kullanışlı Araç

3D Analiz ekranları bazı durumlarda bir ‘hile’ olarak kabul edilse bile yazılıma dahil edilmesinde yarar vardır. Çünkü bu mod, temel olarak, genellikle bir dağ silsilesine benzeyen bir 3D termal görüntü oluşturur. ‘Dağ’ zirveleri, PCBA üzerinde en yüksek termal emisyonları üreten noktalardır ve ‘vadiler’ düşük termal emisyon alanlarıdır. Aralıklı termal emisyonlar, 3D görünümde genellikle titreşen ‘dağ’ tepe noktaları olarak kolayca tanımlanabilir. Bu özellik, kullanıcının PCBA’daki olağandışı termal aktiviteyi belirlemesine yardımcı olmak için sağlanmıştır.

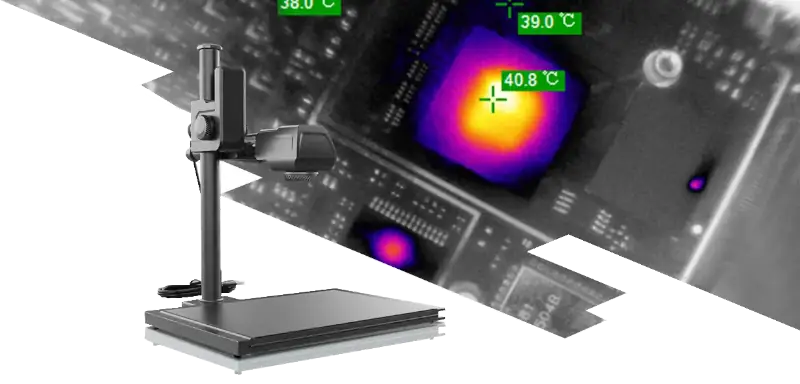

Isınma Problemlerini

Termal Kamera ile Çözün

Batarya gücü ile çalışan akıllı cihazlar giderek daha popüler hale geliyor. Bu esnada tüketiciler daha düşük güç tüketimine sahip ve beraberinde daha az ısınan cihazlara yöneliyorlar. Bu nedenle, ürünün tasarımı ve geliştirilmesi sırasında, devre kartının termal tasarımı oldukça önemlidir.
CTA-10 Kızılötesi Termal Analiz Cihazı
PROTOOLS termal kamera analizörü, devre kartının ısınması ve termal dizayn gücünün ölçümü için kullanılan özel bir ekipmandır. Tasarım aşamasında termal kamera ve özel yazılımı ile gelen analizör, büyük miktarda verinin ısıl termal simülasyon deneyini yapmanızı sağlar. Bu sebeple donanım tasarımı için vazgeçilmez bir araçtır. Termal analizör kullanarak elektriksel kaçak ve kısa devreyi hızlı bir şekilde bulabilir, ayrıca arıza noktasını tespit edebilirsiniz. Böylece hızlı şekilde devrelerde bakım onarım amacıyle da kullanabilirsiniz. Ayrıca, güç modülü vb. gibi bazı bileşenlerin etkinliğini test edebilirsiniz.
Termal
Analizde
3. Boyut
Protools termal kameradaki sensör, 52.000 ayrı ölçüm noktası için 260×200 çözünürlük yakalar. Termal veriler, radyometrik JPEG dosyalarına veya isteğe bağlı olarak CSV’ler olarak kaydedilirken, saniyede 20 kez güncellenen sıcaklık verileriyle birlikte, saniyede 25 kare video dosyası MP4 formatında kaydedilebilir. Birlikte verilen yazılım, sıcaklık arttıkça yalnızca rengi değil yüksekliği de ayarlayan düzgün bir 3D görselleştirme dahil olmak üzere bir dizi analiz modu içerir.
CTA-10 Kızılötesi Termal Analiz Cihazı

KABİLİYETLERİ VE KULLANIM ALANLARI

Akım Kaçakları Tespiti

Elektronik devredeki küçük akım kaçaklarını tespit edin.


Isı Yayımı Analizi

Örneklerden yayılan ısıyı analiz edin. Termal dizaynı iyileştirin.

Komponent Arıza Tespiti

Arıza veren komponentleri bulun.

Karşılaştırma Analizi

Sağlam ve hatalı devrelerin termal davranışlarını karşılaştırın.

Kısa Devre Bulma

Elektronik devredeki küçük akım kaçaklarını tespit edin.


Batarya Pil İncelemesi

Pil bataryaları bloklarındaki bulun.

Kalite Kontrol

Devreye enerji verip paketlemeden ve sevk etmeden önce kalite kontrolü yapın.

IC Ani Isınma

Entegre komponentlerdeki ani ısınmaları gözlemleyin.
ProTools süper termal kameralı IR (infrared) tanılama aracını gerek üretimde, gerek arge ve elektronik devre tasarımında gerekse arıza bulmada ve sorun gidermede farklı amaçlar için kullanabilirsiniz. Laptop, cep telefonu, endüstriyel kartlar, anakartlar, cihazlar ve aklınıza gelen her türlü ısı yayan üründe arıza bulma ve ürün geliştirmede vazgeçilmez yardımcınız.
TA-10 Kızılötesi Termal Analiz Cihazı

TERMAL GÖRÜNTÜLEMENİN ELEKTRONİK UYGULAMALARINA FAYDALARI

Termal görüntüleme, PCB'nin bütününü sıcaklık görünümünü üzerinden tanılamanızı ve hiçbir sıcak noktasını (hotspot) kaçırmamanızı sağlar. Güvenli temassız sıcaklık kontrolü ve Termal görüntüleme PCB'ye veya bileşenlere dokunmaya gerek kalmadan güvenli şekilde sıcaklık kontrollerine olanak tanır.

CTA-10 Kızılötesi Termal Analiz Cihazı

KAÇAK AKIMLARI BELİRLEME

Devre kartı kaçaklarının yerlerini nokta atışı belirleyin.
Arızayı bulun, devre dizaynını geliştirin.

DEVRE KARTI TERMAL TASARIMI

Ortam sıcaklığını deney kutusu yanında devre kartının sıcaklık eğrisini kaydedin. Termal tasarımınızı ideal hale getirin.

CTA-10 Kızılötesi Termal Analiz Cihazı
CTA-10 Kızılötesi Termal Analiz Cihazı

3D/2D TERMAL ALAN DAĞITIM FONKSİYONU

Ürün değerlendirmesi ve ısı dağılımı analizi için özel mod. Yenilikçi 3D termal alan modu daha sezgiseldir ve 2D termal alan alanının eğri kaydı daha ayrıntılıdır.

3D’yi döndürün ve uzamsal boyut analizi yapın
2D termal alan modunun eğri kaydı ile bir kez daha zaman boyutu verisi ekleyin

BÖLGESEL SICAKLIK EĞRİSİ KARŞILAŞTIRMASI

Isı dağıtım tasarımının optimizasyonu ve arıza ayrımı için karşılaştırma doğrulaması özelliği mevcuttur. Bölgesel sıcaklık eğrisi karşılaştırma kaydı, bindirme karşılaştırması vb.

Karşılaştırılacak PCB kartlarını bölme çizgisinin her iki tarafına yerleştirin ve aynı koşullar altında karşılaştırmalı analiz yapın.

bolgesel-sicaklik-egrisi-karsilastirma
CTA-10 Kızılötesi Termal Analiz Cihazı

TAM EKRAN VİDEO KAYDI

Eğitimlerinizde kullanabileceğiniz tam ekran videolar çekin.
Videolarınızı müşteri ve tedarikçilerinize raporlama amacıyla kullanın.

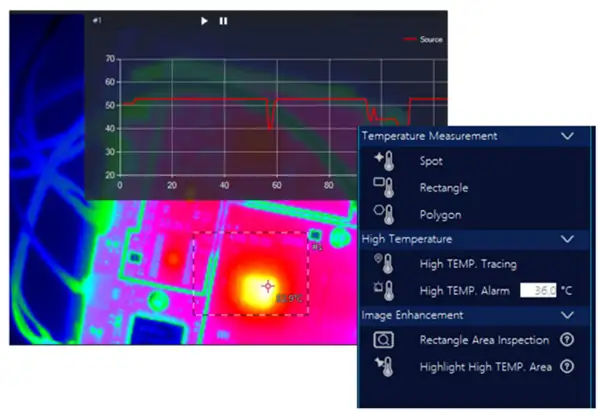

ISINMA VE SICAKLIK EĞRİSİ KAYDI

Devre kartının sıcaklık eğrisini kaydedebilirsiniz.
Böylece farklı senaryolar için ısı değişimlerini daha net analiz edebilirsiniz.

CTA-10 Kızılötesi Termal Analiz Cihazı
CTA-10 Kızılötesi Termal Analiz Cihazı

360 DERECE AYARLANABİLİR

360 derece tüm yönlerde gövde ve termal kamera kafası hareket ettirilebilir.

  • Öne arkaya eğim-tilt
  • Yukarı aşağı
  • İnce ayar
  • Sola ve sağa 360 derece

AYARLANABİLİR LENS ODAĞI

Ayarlanabilir lens odağı ile test sırasında, kartın farklı kalınlıkları görüntünün net olmamasına neden olacaktır. Protool termal kamera ile görüntünün netliğini, odak uzaklığını ayarlayıp kontrol edebilirsiniz.Net görüntü elde etmek için sadece kameranın odağını ayarlayın.
CTA-10 Kızılötesi Termal Analiz Cihazı
CTA-10 Kızılötesi Termal Analiz Cihazı

KAMERA BRAKET MONTAJ

Protools termal pcb kamera, herhangi bir standart kamera braketine takılabilen 1/4 inç kamera dişli deliklerine sahiptir.

1. Destek çubuğu uzatılabilir.

2. Kamera mesafesinin hızlı ayarlanması

3. 1/4 inç standart tripod deliği

4. Merceği ileri veya geri ayarlama

5. PC bağlantı USB kablosu

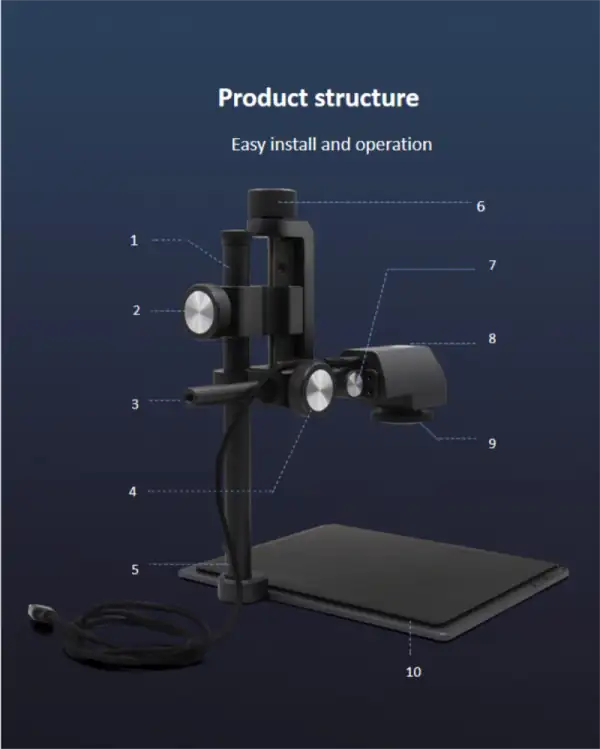

ÜRÜN STANDI YAPISI

Kolay Kurulum ve Çalıştırma
CTA-10 Kızılötesi Termal Analiz Cihazı

6. Hassas yukarı ve aşağı dönüş


7. Eğim açısı ayarlanabilir

8. Güç düğmesi

9. Lens odak düğmesi

10. Devre kartı veya örnek yerleştirme tablası

ÖZELLİKLER

Termal Kamera

  • Devre tasarımında simülasyonu
  • Komponent makro görünümü
  • 3D termal alan dağılım analizi
  • Yüksek sıcaklık alarmı
  • Bölgesel sıcaklık eğrisi kaydı
  • Bilgisayara USB ile video ve resim kaydetme
  • 52.000 sıcaklık noktasına tam analiz
  • Ayarlanabilir kol ile her açıdan görüntü
  • 2 metreye kadar elde kullanım


TEKNİK ÖZELLİK TABLOSU

ParametreÖzellik
Termal kamera parametreleri
Termal görüntüleme çözünürlüğü260 x 00
Saniyede kare yakalama hızı25Hz
NETD70mK@25C
FOVYatay 34.4, dikey 25.8 mm
Lens4mm fokus ayarlanabilir lens
Sıcaklık aralığı-10~120℃(-23~112℉)
Sıcaklık ölçüm toleransı±3℃
Arabirim
GüçDC 5V(USB Type-C)
Güç açma kapamaaçmak için 1 saniye, kapamak için 3 saniye basılı tutun
Bağlantı şekliUSB Type C kablo
Ölçüler ve ağırlık
Standart ölçüler220mm x 172mm x 241mm
İlave aksesuarlar346mm x 220mm x 341mm
Standart ağırlık1.6kg
İlave alt tabla0.5kg
Çalışma Ortamı
Sıcaklık-10℃~55℃ or -23℉~13℉
Nem<95%
En düşük PC ihtiyacı
İşletim sistemiWin10 (tavsiye edilen) veya Win7
CPUi3
GüncellemeManuel veya internet üzerinden otomatik
