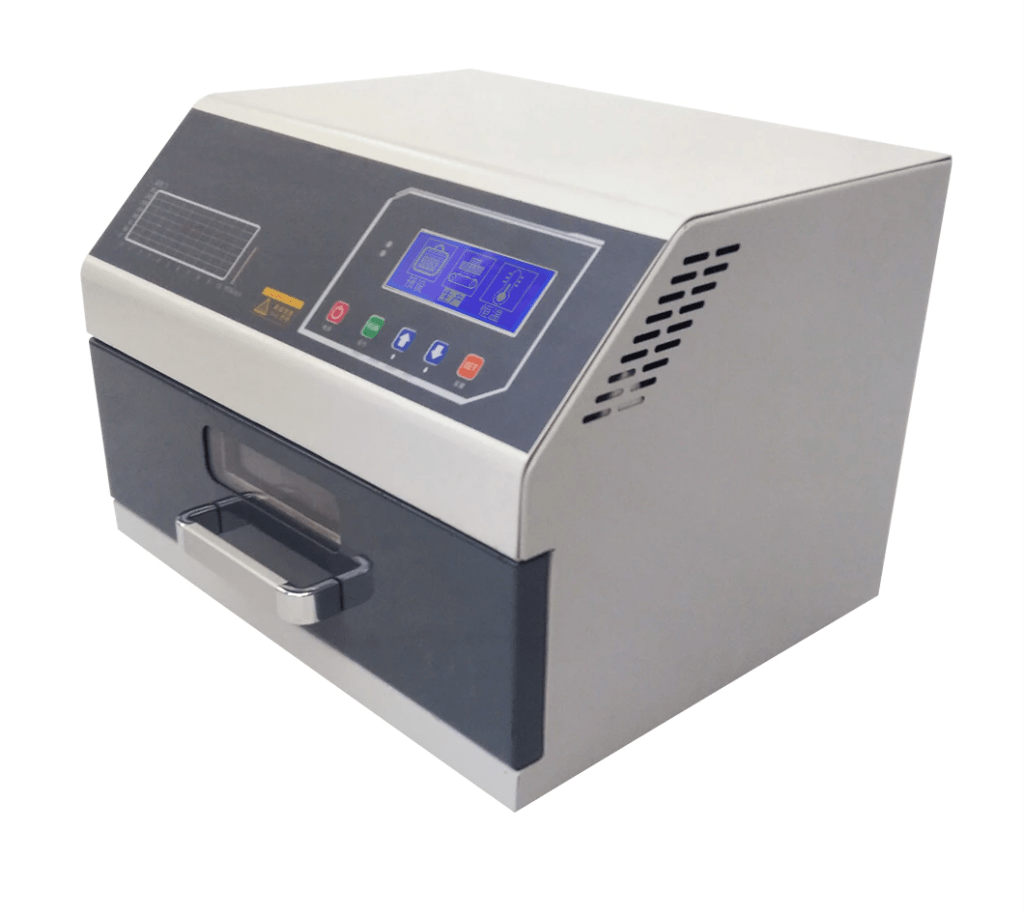

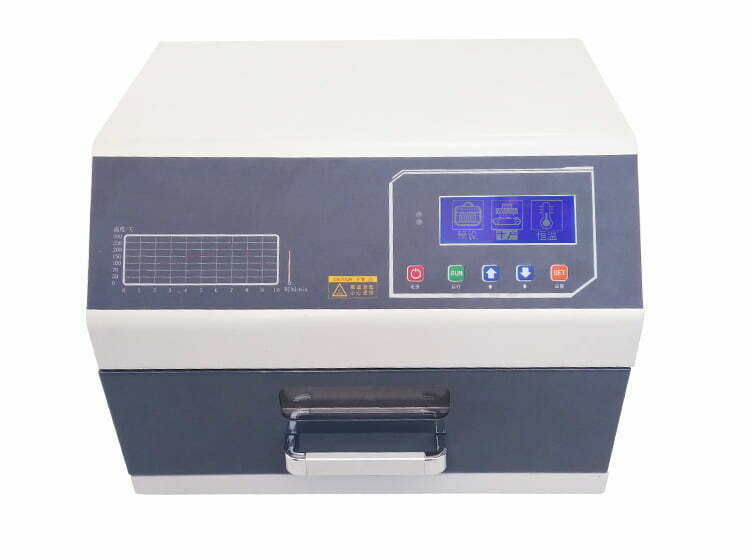

Masaüstü Reflow Fırın
Otomatik Konveksiyonlu
1. Lütfen ayrı bir 15A veya daha fazla özel elektrik prizi kullanın, aynı elektrik prizini diğer elektrikli cihazlarla paylaşmayın ve elektrik prizi güvenilir bir topraklama olmalıdır. Reflow fırını yatay olarak yerleştirilmelidir; çevreleyen duvar 20 cm’den fazla boşluk bırakmalıdır.
2. Reflow fırını nemli veya yüksek sıcaklıktaki ortamlarda kullanmayın.
3. Makinenin yalıtım performansını bozmamak için lütfen makineyi doğrudan suyla yıkamayın.
4. Yanmaları önlemek veya havalandırmayı ve ısıyı etkilemek için hava girişine ve çıkışına tel veya başka yabancı cisimler sokmayın.
5. Yanıcı, patlayıcı tehlikeli maddeleri yeniden akış fırınının yakınına koymayın; Tehlikeyi önlemek için yanıcı ve patlayıcı gaz içeren ürünler kurutulmamalıdır.
Reflow fırını, esas olarak masaüstü lehim yeniden akış ekipmanı gibi SMT ürünlerinin üretimi ve bakımı içindir. Ürün, yüksek verimli uzak kızılötesi ısıtma elemanları ve dağıtılmış termokupl sıcaklık ölçüm cihazı kullanır. Mikrobilgisayarın hassas kontrolü sayesinde, yeniden akış fırın eğrisi kontrolünün sıcaklığı daha doğru olabilir ve yeniden akış düzleminin sıcaklığı daha düzgün olabilir. Proreflow serisi yeniden akış fırını, çeşitli farklı alaşımlara ve kurşunsuz lehim yeniden akış gereksinimlerine tamamen uyum sağlayabilir. Sıcaklık eğrisi hassasiyeti ayarlanabilir. Ayrıca, bu tür bir ekipmanın otomatik arıza algılama alarmı ve diğer işlevleri de vardır.
Bu ürün, tekrar akışlı lehimleme, onarım, kurutma ve benzeri çeşitli uygulamalara sahiptir. Küçük miktarlarda SMT elektronik ürün üretimi, test araştırması, elektronik ürün geliştirme, okul eğitim kursları ve diğer birimler için uygundur. Devrenin yapısı, yüksek verimli, kullanışlı ve entegre tasarımını benimser, alüminyum yüksek sıcaklık çevre koruma ve ısı koruma pamuğu kullanır, iyi ısı koruma etkisine sahiptir.
Çalışma Prensibi
1. Yapıştırıcıyı şırınganın içine koyun, kapakla kapatın ve armatürün üzerine takın.
2. Denetleyiciyi birim üründe talep edilen tutkal miktarına göre ayarlayın ve ayar bittiğinde verileri kaydedin.
3. Her şeyin yolunda olup olmadığını kontrol etmek için deneme üretimi yapın.

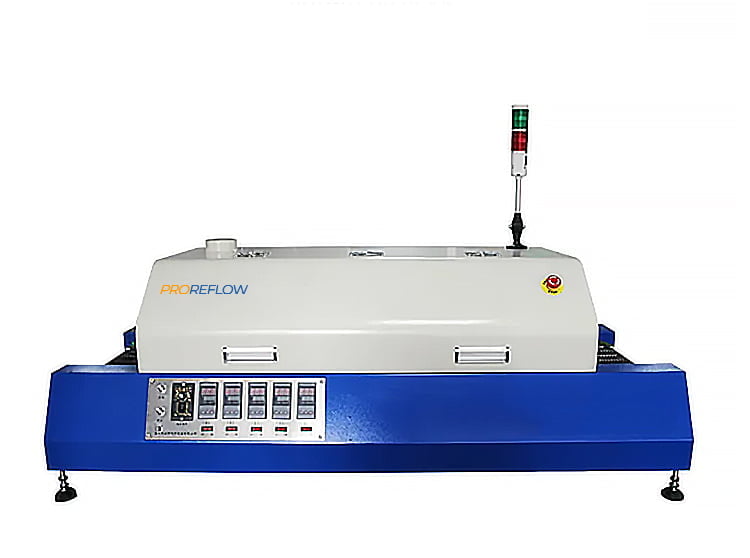

Ürünler
PROREFLOW WDR25 MASAÜSTÜ PCB REFLOW OVEN
PROREFLOW WDR35 MASAÜSTÜ PCB REFLOW OVEN
PROREFLOW WDR50 MASAÜSTÜ PCB REFLOW OVEN
PROREFLOW WDR5 MASAÜSTÜ PCB REFLOW OVEN
| Model | WDR20-D | WDR25-D | WDR35-D | WDR50-D |
|---|---|---|---|---|
| Güç Kaynağı | AC220V (AV110V özel üretim) 50~60 Hz | AC220V (AV110V özel üretim) 50~60 Hz | AC220V (AV110V özel üretim) 50~60 Hz | AC220V (AV110V özel üretim) 50~60 Hz |
| Maksimum Güç | 700W | 1600W | 2400W | 3600W |
| Isıtma Yöntemi | Kızılötesi Radyasyon Isıtma | Kızılötesi Radyasyon Isıtma | Kızılötesi Radyasyon Isıtma & Sıcak Hava Sirkülasyonu | Kızılötesi Radyasyon Isıtma & Sıcak Hava Sirkülasyonu |
| Etkin Lehimleme Alanı | 200×150 mm | 250×200 mm | 350×300 mm | 500×400 mm |
| Çekmece Boyutu | 250×180×20 mm | 300×250×30 mm | 400×330×30 mm | 550×430×30 mm |
| Not | * Bu boyutlar geçerli lehimleme alanı olarak kabul edilir, lütfen dikkat ediniz. | |||
| İşletim Sistemi | Çince ve İngilizce Çift Dilli Kullanıcı Arayüzü | Çince ve İngilizce Çift Dilli Kullanıcı Arayüzü | Çince ve İngilizce Çift Dilli Kullanıcı Arayüzü | Çince ve İngilizce Çift Dilli Kullanıcı Arayüzü |
| Ekran Modu | Grafik Modu / Metin Modu ve Opsiyonel Görüntüleme Modu | Grafik Modu / Metin Modu ve Opsiyonel Görüntüleme Modu | Grafik Modu / Metin Modu ve Opsiyonel Görüntüleme Modu | Grafik Modu / Metin Modu ve Opsiyonel Görüntüleme Modu |
| Sıcaklık Eğrisi Bölgeleri | Ön Isıtma, Isıtma, Bekletme ve Soğutma Bölgeleri (Toplam 5 Bölge) | Ön Isıtma, Isıtma, Bekletme ve Soğutma Bölgeleri (Toplam 5 Bölge) | Ön Isıtma, Isıtma, Bekletme ve Soğutma Bölgeleri (Toplam 5 Bölge) | Ön Isıtma, Isıtma, Bekletme ve Soğutma Bölgeleri (Toplam 5 Bölge) |
| Net Ağırlık | 13,5 kg | 19 kg | 24,9 kg | 37,1 kg |
| Brüt Ağırlık | 15 kg | 20,5 kg | 27,3 kg | 40,1 kg |
| Dış Ölçüler | 375×350×312 mm | 425×400×312 mm | 525×500×312 mm | 675×600×312 mm |
| Paketleme Ölçüleri | 420×390×390 mm | 480×440×390 mm | 575×540×390 mm | 730×640×390 mm |
