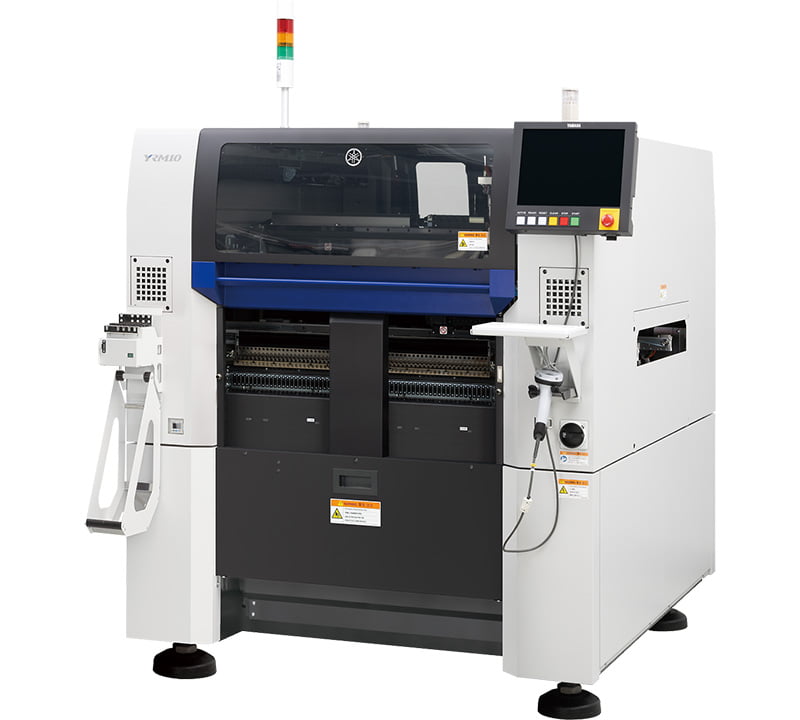

Yüksek Performanslı ve Çok Yönlü SMD Makinesi

YRM serisinin ileri teknoloji sistemlerinin teknolojisiyle donatılmıştır. “Tam olarak doğru” küçük, çok amaçlı, yüksek hızlı SMD makinesi

  • Olağanüstü maliyet performansıMiktarlama kapasitesine sahip katma değerli üretim, genellikle ekonomik fiyat aralığında elde edilemez
  • Yüksek kaliteli üretim sağlarYüksek montaj doğruluğu ve geniş fonksiyon yelpazesiyle hatasız üretime doğru
  • Kullanımı kolay, çok amaçlı çalışmaMükemmel kullanışlılık sağlayan basit, tek kafalı çalışma

Kullanışlı 1 ışınlı, 1 kafalı bir makineyle yüksek üretkenlik ve kalite arayan müşteriler için

YR Serisinin ileri teknolojileriyle “tam olarak doğru” küçük, çok amaçlı, yüksek hızlı montaj cihazıyla paketlenmiştir
  • 1 kirişli, 1 kafalı bir sayaç olmasına rağmen, 52.000 CPH yüksek hıza sahip yüksek hızlı çok amaçlı sıralı bir kafa kurdu, 0201 ila 100 x 55 mm arasında geniş bir bileşen yelpazesini destekler.
  • Kafadaki Tarama kamerası bileşenleri tanımlar ve kafa hareketini en aza indirerek verimliliği artırır.
  • ± 35μm montaj hassasiyeti ile süper küçük bileşenler birbirine çok yakın monte edilebilir.
  • Alan başına yüksek verimlilik sağlayan L1,254 x W1,440 x H1,445mm ölçülerinde kompakt sistem.
  • Yan görüş kamerası çip bileşenlerinin ayakta toplandığını algılar. Yan aydınlatma, arızalı BGA’ların monte edilmesini önler.
  • Tepsi bileşenlerinin çarpık kurşununu tespit etmek için bir telif hakkı denetleyicisi ile donatılmıştır.
  • Otomatik nozul temizleme, sürekli normal çalışmayı sürdürerek yüksek kaliteye neden olur.
  • Her memenin bir kimliği vardır, böylece nozullar ayrı ayrı yönetilebilir.
  • İnce hafif besleyici ve AutoLoadingFeeder kurulum kolaylığı ve verimli tedarik sağlar.
  • Çok raflı tepsi bileşen besleyici SATS15R, tepsi bileşenlerinin verimli tedarikini destekler.
  • Nozulu tüm tutucu ile değiştirmek için tek bir dokunuş alır, otomatik nozul temizleyiciye verimli nozul kurulumu ve toplu besleme sağlar.

Tek bir kafa ile çeşitli PCB'leri destekleyerek mükemmel üretkenlik sağlar

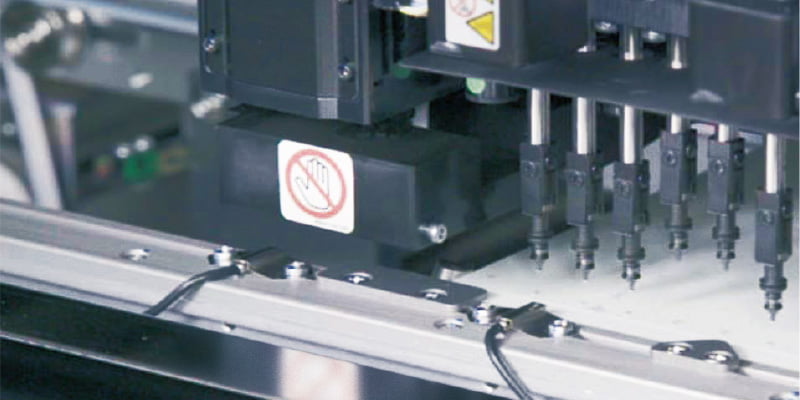

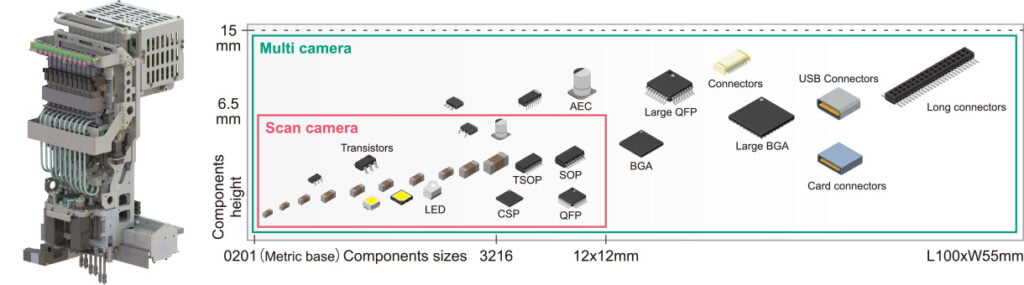

YR serisi ’ yüksek hızlı çok amaçlı sıralı kafa içerir. Süper minyatür yongalardan büyük 100 x 55 mm bileşenlere kadar kafa değiştirmeden çok çeşitli bileşenleri destekler. Ayrıca 52.000 CPH’lik yüksek hızı fark ederek tek bir kafa ile mükemmel verimlilik gösterir.

Yüksek hızlı çok amaçlı sıralı kafa

Optimize edilmiş koşullarımız altında 52.000CPH’nin yüksek hızlı montajını sağlar. Ayrıca ± 35μm (cpk ≧ 1.0) doğruluğunu garanti eder.

YRM10 SMD Dizgi Makinesi

İnce ve hafif besleyici çalışabilirliği artırır

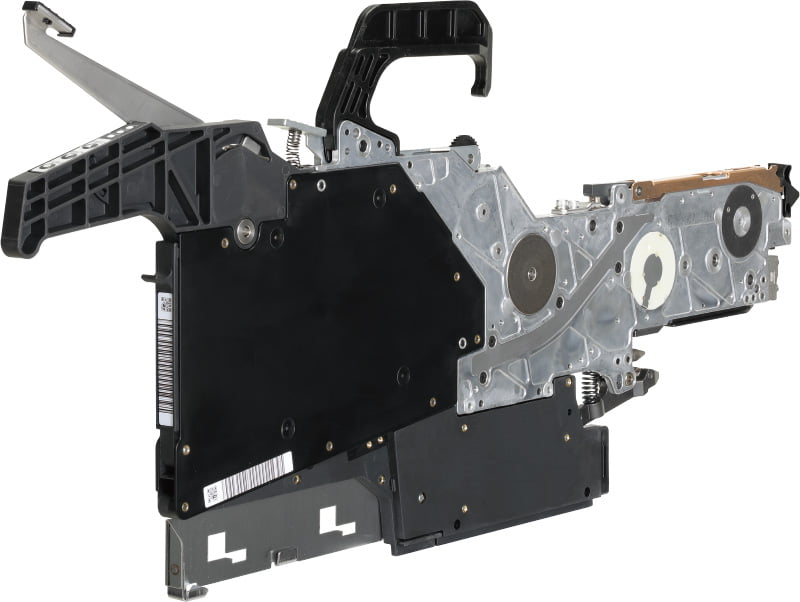

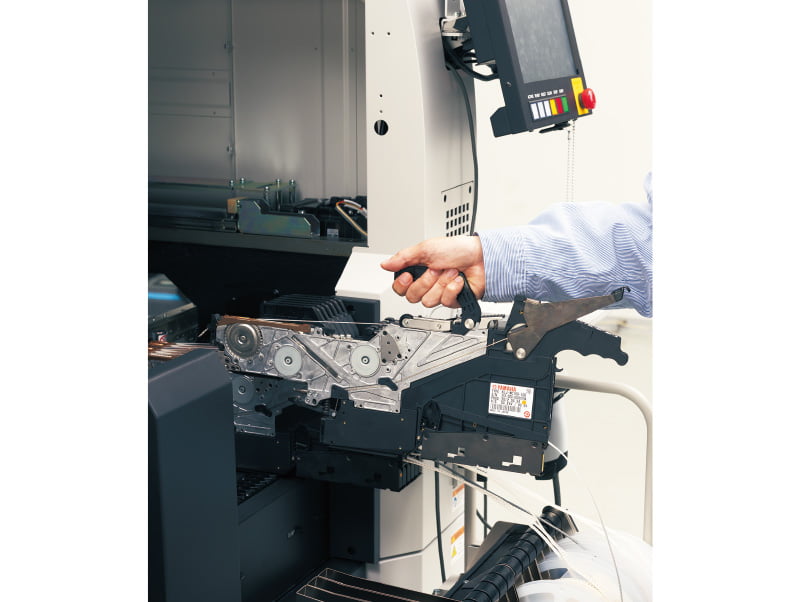

Daha iyi iş verimliliği için tek elle çalıştırılabilen 1 kg’ın altındaki kompakt besleyici.
YRM10 SMD Dizgi Makinesi
YRM10 SMD Dizgi Makinesi

Kamera tara

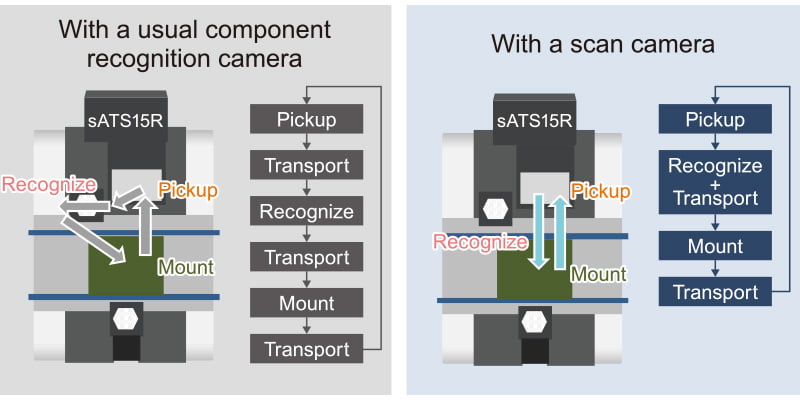

Kafa tarafında, nakliye sırasında bileşenleri tanımlamak için bir bileşen tanıma kamerası bulunur.
Pikaptan montaja en kısa sürede ulaşım, verimliliği artırır.

YRM10 SMD Dizgi Makinesi
YRM10 SMD Dizgi Makinesi

Sabit toplama ve montaj sağlar

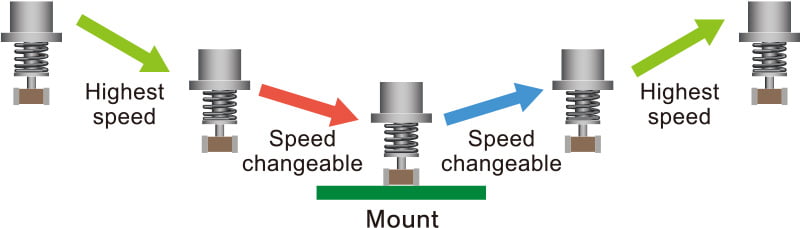

Kafa, üretim ve sabit kaliteyi korumak için toplama ve montaj sırasında hızı geçici olarak değiştirebilir.

YRM10 SMD Dizgi Makinesi

BGA topu eksik olduğunu doğru bir şekilde tespit eder

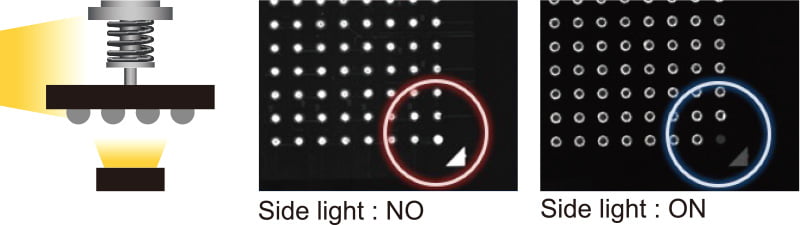

Yan aydınlatma, alttan aydınlatma ile tespit edilemeyen eksik BGA toplarını titizlikle algılar.
YRM10 SMD Dizgi Makinesi

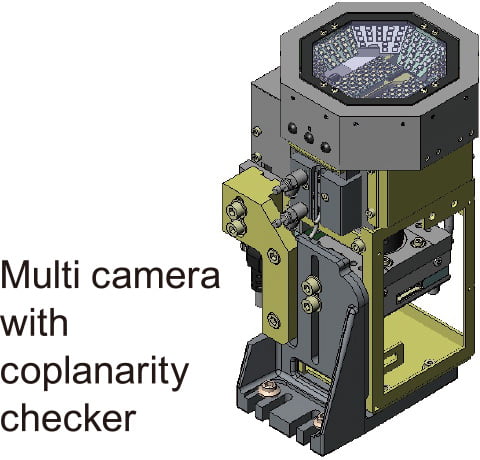

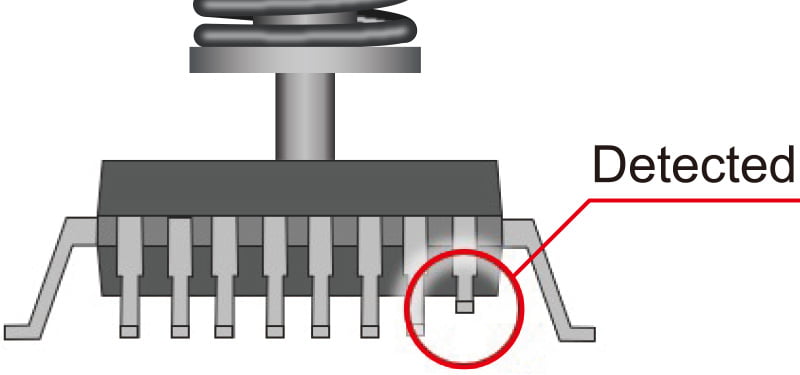

Netlik denetleyicisi, montajdan önce QFP’nin çarpık kurşununu tespit ederek hataları önler.

YRM10 SMD Dizgi Makinesi

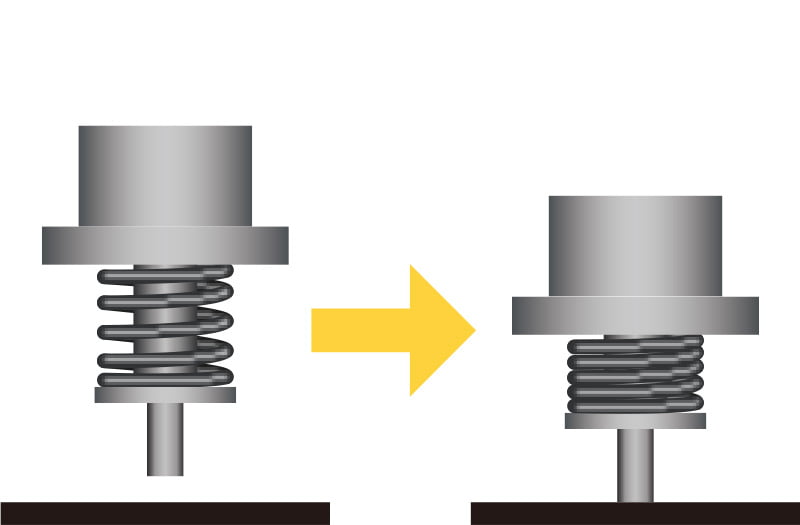

Montajdan önce bileşenlerin duruş anormalliklerini tespit eder

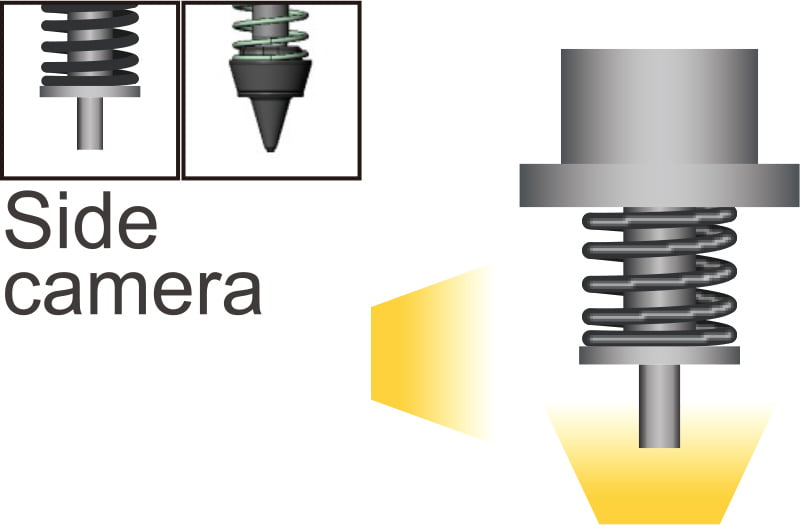

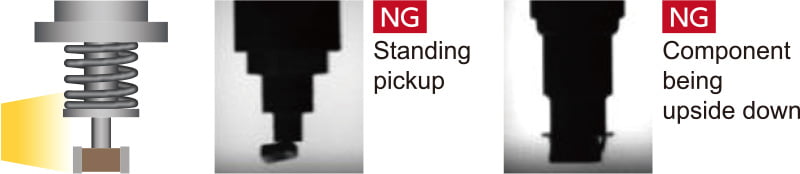

Yan görüş kamerası, montajdan önce bileşenlerin duruşunu kontrol eder ve hatasız üretim için kusurlara neden olan faktörleri reddeder.

YRM10 SMD Dizgi Makinesi

Nozul otomatik olarak değiştirilir, değişiklik gerektirmez

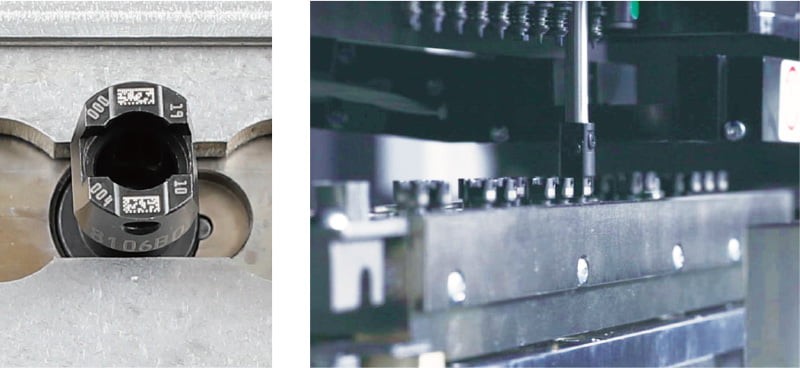

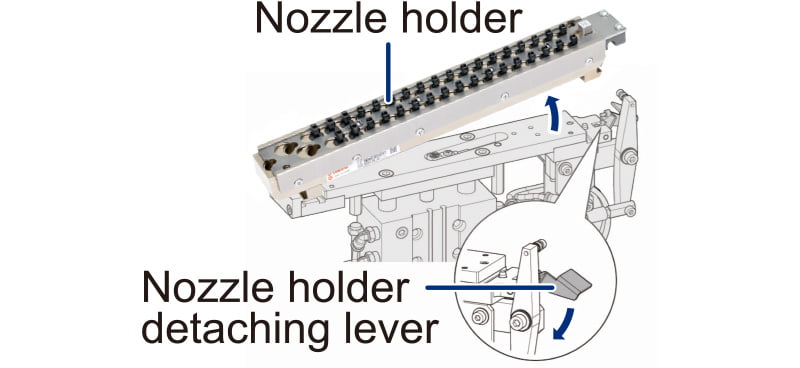

Nozul, montaj PCB’sine göre otomatik olarak değiştirilir. Nozul tutucu, bakım kolaylığı ve değiştirme sağlayan tek bir dokunuşla sökülebilir.


YRM10 SMD Dizgi Makinesi
YRM10 SMD Dizgi Makinesi

Nozul otomatik olarak temizlenir ve durumu kontrol edilir.

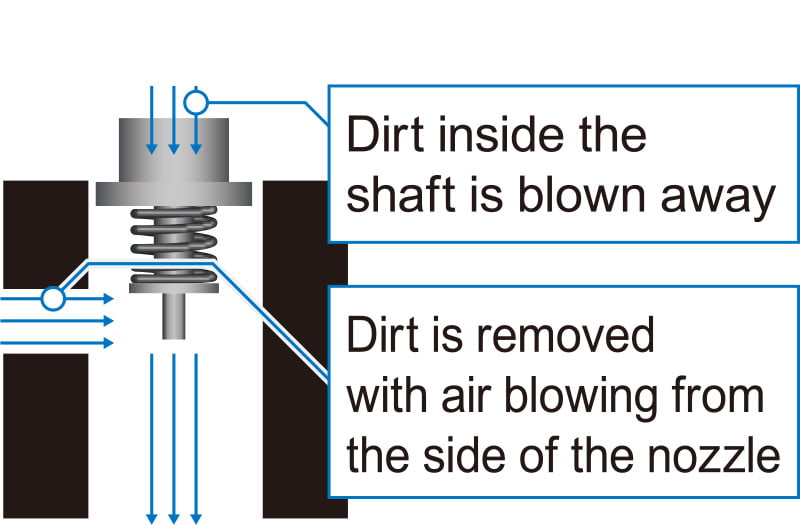

Üfleme istasyonu hava kanalını otomatik olarak temizler. Nozul titreşimi ve dış kısmı, herhangi bir anormallik olup olmadığını görmek için otomatik olarak kontrol edilir. Sürekli olarak iyi ekipman koşullarında üretim sağlar.

YRM10 SMD Dizgi Makinesi

Dış denetim

Kamera nozul anormalliğini kontrol eder
YRM10 SMD Dizgi Makinesi

İşlevsel denetim

Nozul titreşimi kontrol edilir
YRM10 SMD Dizgi Makinesi

Otomatik temizleme

Kusurlara neden olan faktörler önceden tespit edilir ve elimine edilir

Toplama hatalarının nedenini otomatik olarak tanımlar ve iyileştirmeler bildirir

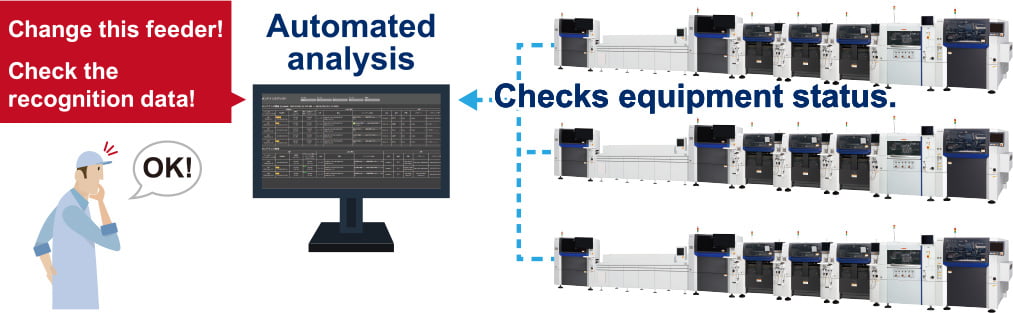

Gösterge tablosu, toplama hatalarına neyin sebep olduğunu otomatik olarak analiz eder. Sorunlu besleyicilerin değiştirilmesini ve operatörlerin bakım ve iyileştirmesini desteklemek için nozulun kontrol edilmesini önerir.

YRM10 SMD Dizgi Makinesi

Hedef sayaç otomatik olarak olacaktır bir kusur tespit edilirse durdurulur.

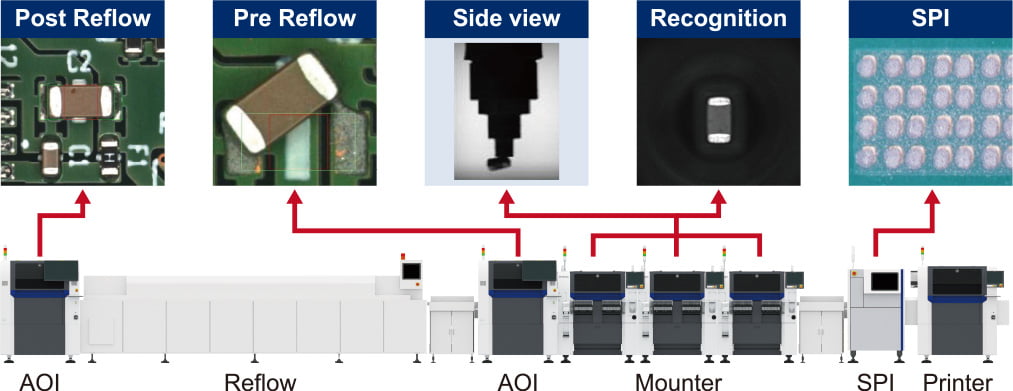

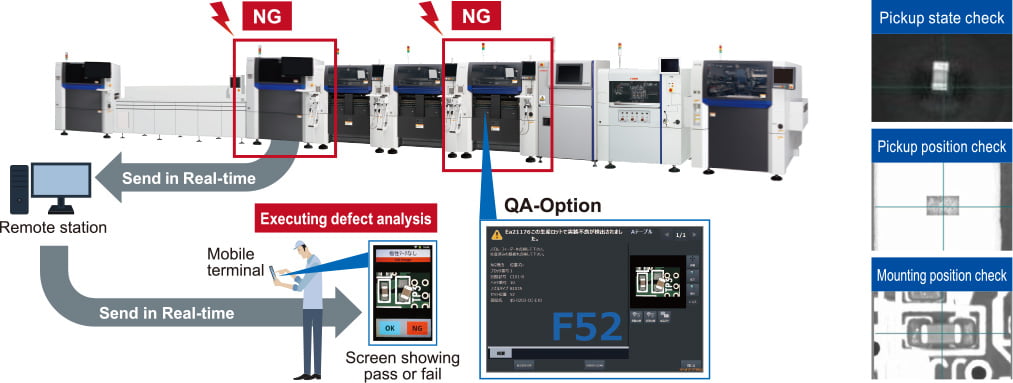

Sayaç ve AOI bağlanacak ve bir kusur tespit edilirse söz konusu sayaç anında durdurulacaktır. Hatalı görüntüler mobil cihazlara gönderilir, böylece OK / NG kararları uzaktan alınabilir. Sürekli kusur akışını önler ve kusurların nedenini hızlı bir şekilde tanımlar.
YRM10 SMD Dizgi Makinesi
Kusurların nedenini belirlemek için tüm tanıma görüntüleri otomatik olarak kaydedilir.

Toplama ve montaj sırasında tüm bileşenlerin görüntüleri alınacak ve otomatik olarak kaydedilecek, bu da kusurların nedenini analiz etmek için geçen süreyi önemli ölçüde azaltacaktır.

YRM10 SMD Dizgi Makinesi

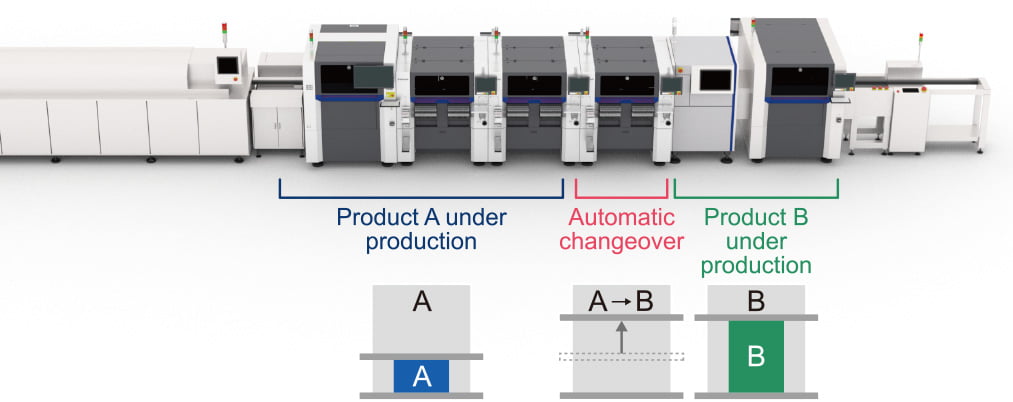

Verimli çoklu üretim için üretim tiplerinin sorunsuz otomatik olarak değiştirilmesi.

Otomatik değiştirme işlevi, bir sonraki PCB’yi üretmeye hazır olmak için üretim programını üretim sırasında otomatik olarak değiştirir.

YRM10 SMD Dizgi Makinesi

Özellikler

ModelYRM10

Uygulanabilir PCB

L50 x W50mm – L510 x W460mmNot 1
Uygulanabilir bileşenler0201mm – L100 x W55mm, Yükseklik 15mm veya daha az
Montaj kapasitesi Not 252.000CPh
Montaj doğruluğu Not 2± 0.035mm Cpk ≧ 1.0
Bileşen türü sayısıMakara bileşenleri: Maks. 96 tip (8mm bant besleyici için dönüşüm)
Tepsi bileşenleri: 15 tip (sATS15R ile donatıldığında)
Güç kaynağı3 Fazlı AC 200/208/220/240/380/400/416V + / -% 10 50 / 60Hz
 Hava kaynağı kaynağı0.45 MPa’nın üzerinde, temiz ve kuru durum
Dış boyutL1,254 x W1,440 x H1,445mm
AğırlıkYaklaşık. 1.230kg (Yalnızca ana birim)
