PCB Yüzeyi Temizleme Makinesi

Teknek SMT-II PCB
Temizleme Konveyörü

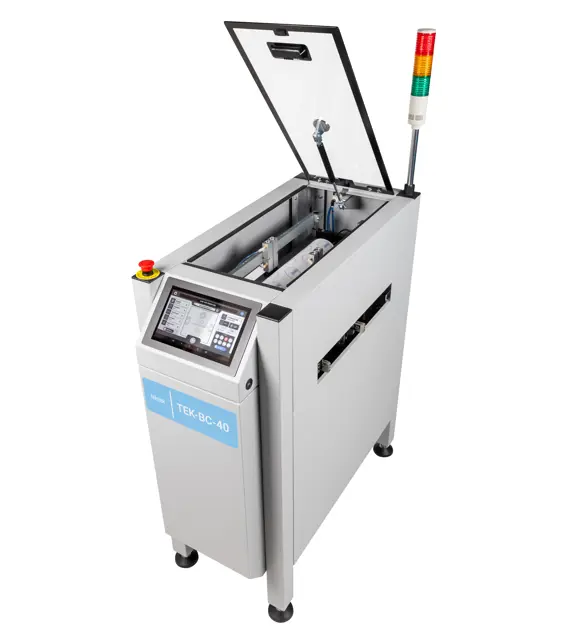

Teknek SMT-II PCB yüzeyi temizleme makinesi, yada PCB yüzey temizleme konveyörü, krem lehim baskısından hemen önce PCB yüzeylerini temizler. Elektronik kart dizgisi ile tam entegre inline çalışır. Bu makine ile proses hatalarını %70’e varan oranlarda iyileştirebilirsiniz.

Elektro statik yüklenme sonucu toplanan toz ve kiri önleyin.

PCB’ler yıkanıp paketlense bile paketinden çıkarıldığı an toz ve kiri üzerlerinde toplarlar. Elektro statik yüklenme sonucu biriken gözle görülemeyen toz ve kir parçacıkları, fluks ve nem ile kolayca iletken hale gelir ve elektronik devrenin arızalanmasına sebep olur. Teknek SMT-II PCB yüzeyi temizleme makinesi tozları PCB’nin üzerinden uzaklaştırmakla kalmaz, kartın üzerinde biriken statik elektriği de nötürleştirir ve tekrar toz toplanmasını önler.

teknek-smt2017
krem-lehim-bask

Krem lehim baskı makinesi (screen printer) öncesi

Krem lehim baskısından hemen önce PCB’ler üzerinde biriken toz ve kirletici parçacıkların temizlenmesinde kullanılır.

lazerMarking2

PCB lazer markalama ve depaneling sonrası

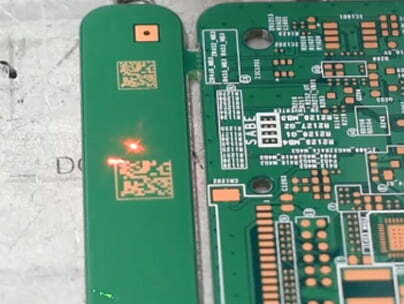

Kartlarda lazer markalama veya lazerle PCB routing sonrasında kart üzerinde biriken karbon tozlarını uzaklaştırmak için kullanılır.
smt2017-1

Krem Lehim baskısından önce PCB yüzeyi temizliği

SMT işlemlerindeki hataların % 70’i krem lehim işlemleri öncesinde gerçekleşir. Krem lehim baskısının kalitesi, baskı devredeki kirlilik seviyesi ile doğrudan ilgilidir. SMT-II krem lehim uygulamadan hemen önce ped yüzeyini temizleyerek bu değişkeni işlemden uzaklaştırır.
Teknek SMT-II, silikon içermeyen temizleme sistemi olan Nanoclean teknolojisiyle birlikte sunulmaktadır. Bu sistem statik elektrik yükü birikmesine izin vermeden yüzeydeki kirletici parçacıkları hat içinde el değmeden temizlemenizi sağlar.

smt2017-2

Lazer markalamadan sonra PCB yüzey temizliği

Lazer markalamada oluşan tozlar iletken oldukları için devre kartının çalışmasını bozabilir. Oluşan grafit tozları, fırça yada vakum sistemleriyle tamamen temizlemez. SMT-II, panel yüzeyinden tüm boyutlardaki toz parçacıklarını temizlemek için özel tasarlanmıştır. Elektronik üreticilerinde, bu nedenle lazer markalama sonrasında PCB yüzey temizliği için SMT2017 PCB yüzeyi temizleme konveyörü kullanılır.

SMT-II Teknik Özellikler

İŞLEM
Çift Taraflı Temizleme

Min – Max Uzunluk

Min – Max Genişlik

Min – Max Derinlik

98mm – Uygulanamaz

40mm – 400mm

0.6mm – 3.2mm

98mm – N/A

40mm – 600mm

0.6mm – 3.2mm

Baypas

Min – Max Uzunluk

Min – Max Genişlik

Min – Max Derinlik

120mm – Uygulanamaz

40mm – 400mm

0.6mm – 3.2mm

120mm – N/A

40mm – 600mm

0.6mm – 3.2mm

Tek Taraflı Temizleme

Min – Max Uzunluk

Min – Max Genişlik

Min – Max Derinlik

50mm – Uygulanamaz

40mm – 400mm

0.6mm – 3.2mm

50mm – N/A

40mm – 600mm

0.6mm – 3.2mm

Baypas

Min – Max Uzunluk

Min – Max Genişlik

Min – Max Derinlik

50mm – Uygulanamaz

40mm – 400mm

0.6mm – 3.2mm

50mm – N/A

40mm – 600mm

0.6mm – 3.2mm


Özellikler
İki Faklı Genişlik Modeli40 – 400mm / 40 – 600mm
Çalışma Modları

Çift Taraflı – Baypas

Tek Taraflı – Baypas

Rulo ÇeşitleriNanocleen™ 20.20
YapıştırıcıDüşük Statik Yapışkan Rulo
İşlem Hızı1-40 m/mm
Geçiş Hattı Yüksekliği900 ± 50mm
Güç KaynağıUluslararası
Gereken Pnömatik BasınçYağsız 5 -7 Bar hava basıncı
ESD Uyumluluğu
CihazANSI / ESDs 20.20 – 2014IEC 61340-5-1:2016
NANOCLEEN™ 20.20ANSI / ESDs 6.1 – 2014IEC 61340-5-1:2016
