Masaüstü SMD Dizgi Makinesi

Uygun Fiyatlı SMD Kart Dizgi Makinesi

Elektronik kart geliştirme, prototip ve küçük çaplı SMD üretimde kullanılır. Kendi yazılımı, kameralı komponent tanıma sistemi, 4 veya 2 kafa seçeneği ile satın alabilir, 350×450 milimetreye kadar PCB üzerine 25 mikron hassasiyetle 0402 çiplerden 0.5mm bacak aralıklı 20×20 mm² entegrelere kadar komponent çeşitlerini dizdirebilirsiniz.

KULLANILDIĞI ALANLAR

Araştırma geliştirme
PCB Dizayn
Prototip Kart Üretimi
Düşük hacimli SMD dizgi
LED

SAATLİK KOMPONENT DİZGİ HIZI

Promount 2 kafa

5000 cph

ProMount 4 Kafa

6000 cph

ProMount 2 kafalı modeli ikili fast kamera sistemiyle saatte 5000 komponent dizer. ProMount 4 kafa modeli ise dörtlü hızlı kamerası ile satte 6000 komponent dizgi hızına ulaşır.

YÜKSEK ÇÖZÜNÜRLÜKLÜ CCD KAMERA

Yüksek çözünürlüklü CCD kamera ile 0.5 mm ince bacak aralıklı ve 20x20mm2 ölçülerine kadar hassas SMD entegreleri dizebilir.

Kamera ile Komponent Tanıma ve Hizalama

Endüstriyel CCD kamera ve kafa sayısına göre ikili ve dörtlü hızlı kamera sistemiyle komponentleri otomatik olarak tanır ve hizalar. Bu sayede 25 mikron dizgi hassasiyetiyle 0402 (1005mm) çipleri ve 0.5mm bacak aralığındaki QFP entegre, BGA, QFN, SOIC gibi tüm SMD komponentleri hizalar.

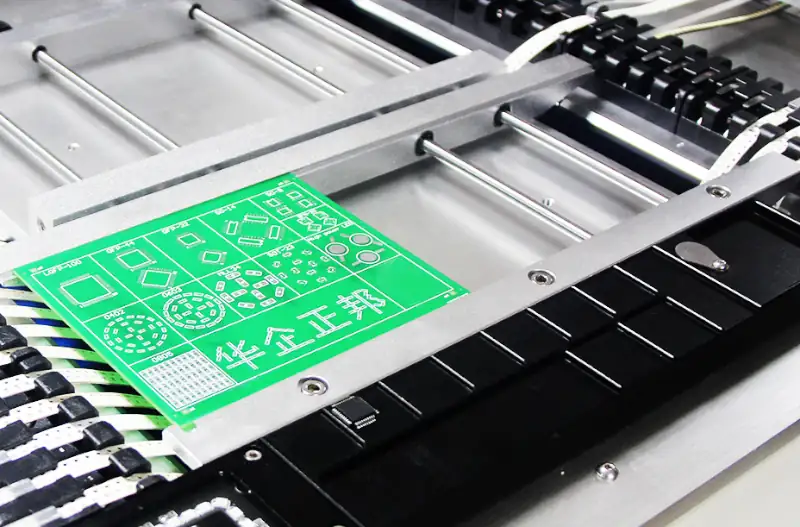

MAKSİMUM PCB ÖLÇÜLERİ

WDM2 modeli maksimum 320x450mm, WDM4 modeli maksimum 350x450mm PCB üzerine dizgi yapabilir. Minimum PCB boyutu ise her iki modelde de 10×10 milimetredir.

KAMERA İLE PCB REFERANS NOKTALARINI TANIMA

Kartın hizalama hassasiyetini en üst seviyeye çıkarmak için fiducial kamera ile PCB referans noktalarını tanır ve kartı fiducial referans bilgisine göre hizalar.

FEEDER ÇEŞİTLERİ

WDM2 modeline, 54 adet 8mm Yamaha CL (YV) feeder takılabilir. WDM4 modeline 38 adet 8mm Yamaha CL feeder takılabilir. Ayrıca tüpte gelen stick komponentler için Yamaha titreşimli stick feeder takılabilme özelliği vardır. Bunun dışında manuel tray feeder takılabilir. Ayrıca kesik makarada gelen cut-tape malzemeleri de dizdirebilirsiniz.

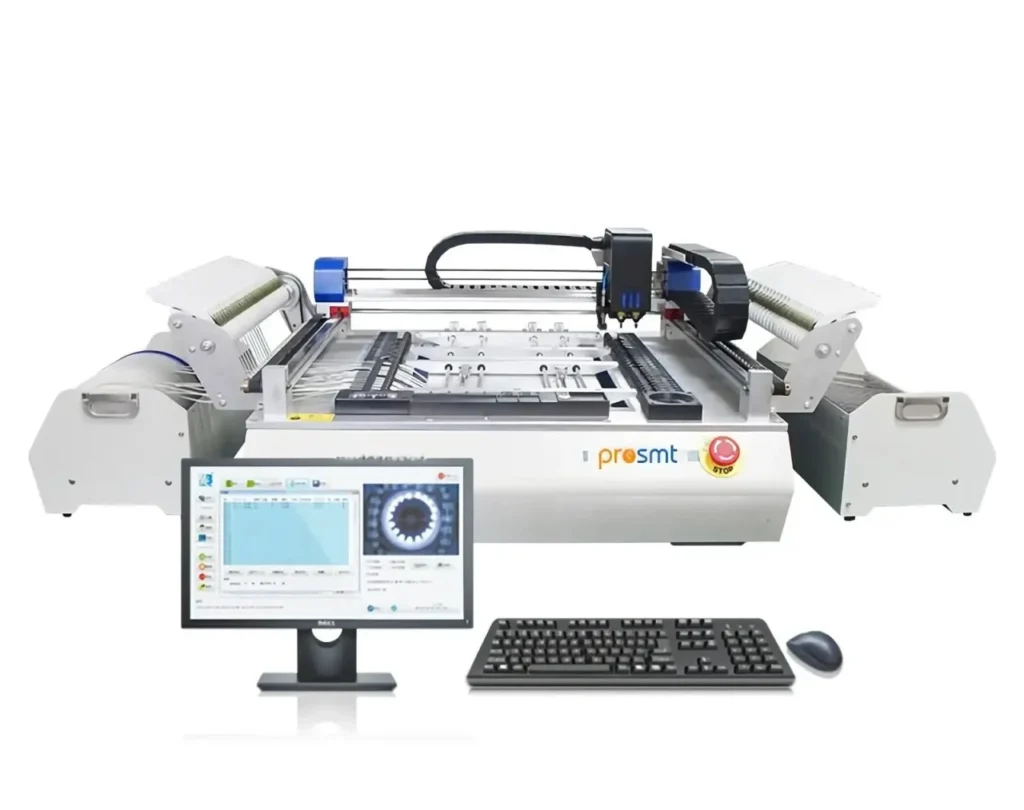

PROMOUNT WDM2,
2 KAFA

Maksimum 320x450mm PCB boyutlarına kadar 25 mikron dizgi hassasiyeti ile satte 5000 komponent dizgi kapasitesi. CCD HD kamera ile ince bacak aralıklı 20x20mm'ye kadar entegreleri tanır ve hizalar. Hızlı dizgi için ikili fast kamera ayrıca PCB fiducialları tanımak için PCB referans kamerası vardır. 19" monitör ve Windows 7 PC dahildir.

PROMOUNT WDM4,
4 KAFA

Üç kademeye kadar değişken çekmeceli sepetlerde 540 adet (8,6 m2) eurocard alabilen, tam otomatik PCB yıkama makinesi. Altı kata kadar yatay püskürtme rotoru, VMH®-TurboDigital evaporatif kurutma. PolyPower® Teknolojisi ile üç kat daha fazla basınç gücü ve %30 daha az döngü süresi. G 700 • D 720 • Y 710 mm yıkma haznesi.

ÖZELLİKLERİ

Model	WDM2	WDM4
Dizgi kafası	2	4
Dizgi hassasiyeti (mikron)	25	25
Dizgi hızı (komp./saat)	5000	6000
Kamera sayısı	4	6
Kameralar	1xCCD HD, 2x fast kamera, 1x fiducial kamera	1xCCD HD, 4x fast kamera, 1x fiducial kamera
Maksimum PCB boyutu (mm)	320×450	350×450
Motor sürücü sistemi	Steper servo motor	Steper servo motor
Ana eksenler	Kayış ve lineer kızak	Kayış ve lineer kızak
8mm Feeder pozisyonu	54	38
Jedec tray pozisyonu	1	1
Titreşimli stick feeder desteği	Yamaha Vibration Feeder	Yamaha Vibration Feeder
PC	Endüstriyel PC ve 19″ monitör dahil	Endüstriyel PC ve 19″ monitör dahil
