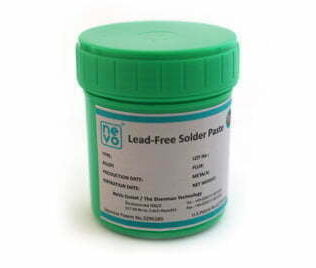

Kurşunsuz Krem Lehim

Shenmao Nevo

Akışkan ve yapıştırıcıların dağıtımı (dispense edilmesi) ve kaplama uygulamalarını otomatikleştirmek için üç eksenli kompakt robottur. Programlanabilir selektif konformal kaplama, yapıştırıcı dispensing, sıvı conta ve potting (dolgu) uygulamalarında kullanılır.

Lehim Alaşımları

BiSn42 (bizmutlu),
SnAg3.0Cu0.5 (SAC305)
SnAg0.3Cu0.7 (SAC307)

Flukslar

Halojen içermeyen ROLO (HF Halogen free), Düşük halojenli ROL1 (HL Low Halogen content)

Tanecik tipi (powder)

Type 3 (20-45µm), Type 4 (20-38µm), Type 5 (15-25 µm), Type 6 (5-15µm)

Mükemmel ıslatma kuvveti Lehimlemesi zor elemanlarda üstün ıslatma performansı sağlar. Bakır OSP, HAL ve ENIG yüzeylerde lehimleme ve bacaklara tırmanma kuvveti yüksektir.
Elek üzerinde 8 saate kadar bekletilebilir. Elek üzerinde kalan lehim 8 saate kadar bekletildikten sonra karıştırılıp baskı yapıldığında aynı performansı sağlar.
0-120 mm/s aralığında baskı hızı. Saniyede 120 milimetreye kadar yüksek baskı hızlarında screen print yapılabilir.
12 saate kadar yapışkanlık (tack time) Karta basıldıktan sonra fırınlanmadan önce 12 saate kadar yapışkanlığını korur.
Düşük boşluk (void) reflow başarımı Reflow işlemi sonrasında düşük hacimlerde ve az sayıda lehim içi kabarcıkları (void) oluşturur. X-ray incelemelerinde IPC-610 standartlarını karşılar.
Kurşun ve kadminyum içermez.Kadminyum ve kurşun elementleri izin verilen sınırların altındadır. Pb <1000 ppm, Cd <20 ppm.

KURŞUNSUZ KREM LEHİMLER (LEAD-FREE)

AlloyType PNFluxTDS Technical DatasheetSDS Safety Datasheet
 BiSn42* Lead-Free, Low Temperature PF602-P26 ROL0 PDF PDF
 SnAg3.0Cu0.5* Lead-Free PF606-P25 ROL0 PDF PDF
 SnAg0.3Cu0.7* Lead-Free PF629-P25 ROL0 PDF PDF
Kurşunsuz krem lehimde uygun maliyet

Krem lehimler eskiden beri kalay ve kurşun alaşımınından üretiliyor. Mevzuattaki düzenlemeler ile dünya çapında kurşun kullanımı kısıtlanmıştır. Bu sebeple elektronikte de kurşunsuz alaşımlar geliştirilmiştir. Shenmao kurşunsuz krem lehimlerde maliyetin önemli olduğu EMS üreticilerine %3 gümüş içeren SAC305 alaşımı ile aynı performansa sahip ancak fiyat olarak daha uygun %99 Kalay, %0,3 Gümüş ve %0,7 Bakır içeren SAC307 alaşımını öneriyor.
