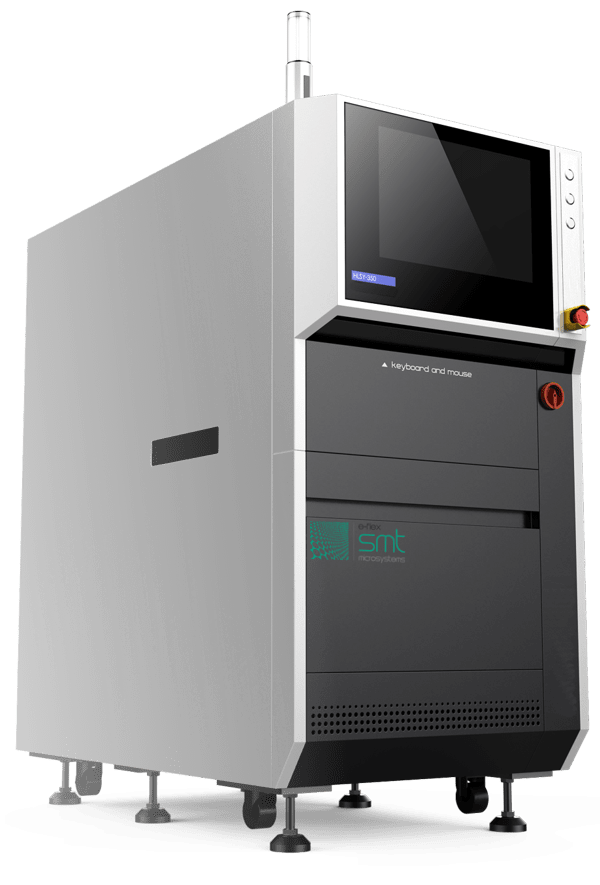

E-FLEX RTM-450 SERİSİ PCB LASER MARKER
PCB LAZER MARKALAMA MAKİNESİ
RTM-450 PCB lazer markalama makinesi, PCB’ler üzerine laser ile yazı ve şekiller yazmanızı sağlar. Rekabetçi fiyatlarla inline lazer işaretleme yapabilirsiniz. Bu sistem, yüksek kaliteli işaretlemeleri hızlı çevrim süreleriyle PCB üzerine kazır. Ayrıca üretim ihtiyaçlarına göre yapılandırabilirsiniz. İhtiyaçlarınıza göre sistemi özelleştirebilirsiniz.
Yüksek Kalite ve Hızlı Çevrim Süreleri
Yüksek kalite ve hızlı işlem süreleri sunan RTM-450 lazer işaretleyici, farklı markalama kaynakları ve değişken güç seçenekleriyle esnek bir şekilde yapılandırılabilir. Bu özellikler, çeşitli malzemelerin işaretlenmesi gereken farklı uygulamalarda kullanıcılarına büyük bir esneklik sağlar. İhtiyaca göre güç seviyeleri ayarlanabilir ve markalama kaynağı kolayca değiştirilebilir, böylece farklı markalama gereksinimlerine kolayca uyum sağlar.
Esneklik ve Özelleştirilebilirlik
Sistemde isteğe bağlı olarak dahili bir devrilme sistemi bulunmaktadır. Bu sistem, her iki taraftaki işlenen PCB’leri tam olarak tanımlayarak işlem sürecini optimize eder ve işlenen PCB’lerin daha iyi izlenmesine yardımcı olur.
Tüm bu özellikler göz önüne alındığında, RTM-450 lazer işaretleyici sistemi, uygun fiyatıyla birlikte yüksek kaliteli üretim hatlarına ihtiyaç duyan müşteriler için mükemmel bir çözüm olarak değerlendirilebilir.
PCB Lazer Markalama Özellikler
Otomatik kontrol özelliği, sistemin otomatik olarak çalışmasını sağlar ve insan müdahalesini en aza indirir. Bu, daha verimli bir iş süreci sağlayabilir.
İngilizce arayüz, kullanıcıların sistemi daha kolay anlamasını ve kullanmasını sağlar. Bu özellik, kullanıcı dostu bir deneyim sunar.
RTM-450, Windows 10 işletim sistemiyle uyumludur. Bu, güncel ve desteklenen bir işletim sistemi üzerinde sorunsuz çalışmayı sağlar.
0,02 mm baskı doğruluğu, yüksek hassasiyet gerektiren uygulamalar için idealdir. Bu yüksek doğruluk seviyesi, net ve keskin markalamalar elde etmenizi sağlar.
RTM-450, karakterlerin, numaraların, logoların, barkodların, QR kodlarının vb. yazdırılmasını destekler. Bu özellik, farklı markalama gereksinimlerini karşılamak için geniş bir yelpazede kullanılabilir.
ShopFloor/MES sistemine bağlanabilme özelliği, RTM-450’nin üretim ortamında veri paylaşımını kolaylaştırmasını sağlar. Bu entegrasyon, iş süreçlerini daha verimli hale getirebilir ve veri takibi sağlayabilir.
RTM-450, PCB, FPC, metal ve diğer birçok malzemeyi destekleyebilir. Bu, farklı endüstrilerde geniş bir uygulama alanı sunar.
Görsel arayüz, kullanıcıların markalama işlemlerini görsel olarak takip etmesini kolaylaştırır. Bu, kullanıcıların süreci daha iyi izlemesine ve gerekirse ayarlamalar yapmasına olanak tanır.
İsteğe bağlı invertör fonksiyonu, markalamanın tersine çevrilmesini sağlar. Bu özellik, belirli uygulamalar veya gereksinimler için kullanılabilir.
E-FLEX PCB LASER MARKER TEKNİK ÖZELLİKLER
| Ana Gövde | |
| Mm cinsinden boyut | U*G*Y 1556*850*1650 |
| Kg cinsinden ağırlık | 600 |
| Güç kaynağı | Güç:1500W |
| Güç Kaynağı: 220VAC 50Hz | |
| Hava besleme | 5-7Kgf/cm² veya 0,5-0,7 Mpa |
| Kontrol sistemi | PC+ Hareket kontrolü+ Servo Motor |
| Yön | Soldan Sağa veya Sağdan Sola |
| Genişlik Ayarı | CNC Otomatik genişlik ayarı |
| Aktarım Hızı | Maksimum 1000 mm/sn |
| XY Aktarım Hızı | 1000m/s (1500mm/S Opsiyonel) |
| Konveyör Hızı | 50-600 mm/sn |
| Kesinlik | 0,02 mm |
| Boru Çapı | 2 inç |
| Toz Konektörü | Makineyle birlikte verilir |
| Yazılım ve Ağ | |
| İşletim sistemi | Win10 |
| Entegrasyon (İsteğe bağlı) | MES, IMS, Mağaza Katı… |
| Yazılım | EzCad2 |
| ControlOS | Kendi Geliştirdiğiniz Yazılım |
| Ağ Desteği | EthernetNet |
| Çevre Gereksinimi | |
| Sıcaklık | 0-40°C Çiğ ve buz olmadan |
| Nem | %35-85 bağıl nem Çiy ve buz olmadan |
| Nakliye ve depolama | 22-55 derecelik ortamda saklanabilir ve 24 saat içerisinde 65 dereceden fazla sıcaklığa dayanamaz. |
| PCB Gereksinimleri | |
| PCB Boyutu | 50x50mm~450x450mm Kalınlık:0,5-3mm |
| Maks. PCB Ağırlığı | 2Kg |
| Maks. PCB Deformasyonu | 5 mm |
| Üst Gümrükleme | 40mm |
| Alt Açıklık | 30 mm |
| Lazer Markalama Gereksinimleri | ||
| İşaretleme Boyutu | tek şerit | 50×50~450x450mm |
| Çift Şeritli | 50×50~200x200mm | |
| İşaretleme Yöntemi | Lazer kafasını hareket ettirerek | |
| Lazer Özellikleri | |
| Lazer Türü | CO2 Lazer: Dalga boyu 10640nm |
| Ultraviyole Lazer: Dalga boyu 355nm | |
| FiberLaser: Dalga boyu 1064nm | |
| CO2 Lazer Gücü | 10W/20W |
| Ultraviyole lazer gücü | 3W/5W |
| Fiber Lazer Gücü | 10W/20W |
| Min. İşaretleme Genişliği | CO2 Lazer: 0,08 mm |
| Ultraviyole Lazer: 0,03 mm | |
| Fiber Lazer: 0,05 mm | |
| Soğutma yöntemi | Hava ve Sıvı Soğutma |
| Lazer Kafası Tarama Aralığı | 70x70mm |
| Lazer Kafası Odak Uzaklığı | f=100mm |
| Lazer Kafası Yükseklik Ayarı | Manuel ± 10mm |
| Baskı Açısı | 360 derece |
| Konum Sistemi | CCD Konumu |
| Çevrimiçi Barkod Okuma | Evet |
