İletken boya baskı
Minimum iz genişliği | 0,2mm (8 Mil) |
Minimum pasif komponent | 1005mm (0402") |
Minimum pinden pine aralık | 0,65mm (26 Mil) |
Elektrik direnci | 12mΩ/sq @ 70um height |
Baskı kartı plakası | FR4 |
Maksimum kart kalınlığı | 3mm |
Voltera V-One masaüstünüzde hiç rastlanmamış bir çabuklukta PCB CAD programınızdan prototip üretime geçmenizi sağlar.
Hepsi tek makinede.
Voltera ile iki katmanlı devre kartı oluşturun. Gerber dosyalarınızı yükleyin ve dağıtıcı dispenserin gözlerinizin hemen önünde devre yazdırmak için gümüş bazlı iletken bir mürekkebi bırakmasını izleyin. Kartı PTH deliklerini açın. Krem lehim sürün ve fırınlayın.
Sistem standart 5cc şırınga kullanır. Kartuşları dağıtmak istediğiniz herhangi bir malzeme ile doldurabilirsiniz. Üstelik yüksek viskoziteli sıvılar da kullanabilirsiniz. Böylece kendi özel boyalarınızı kullanarak basınca, ışığa, elektriğe ve kimyasallara duyarlı, sensörlü cihazlar tasarlayabilirsiniz.
Voltera PCB prototip cihazı, standart olarak FR4 PCB plakaları (substrat) kullanır. Ancak cam, seramik gibi diğer sert alttaş yüzeylere; kapton veya PET gibi esnek filmlere de baskı yapabilirsiniz. ve fleksible devre kartları tasarlayıp çalıştırabilirsiniz.
Minimum iz genişliği | 0,2mm (8 Mil) |
Minimum pasif komponent | 1005mm (0402") |
Minimum pinden pine aralık | 0,65mm (26 Mil) |
Elektrik direnci | 12mΩ/sq @ 70um height |
Baskı kartı plakası | FR4 |
Maksimum kart kalınlığı | 3mm |
Krem lehim alaşımı | Sn42/Bi57.6/Ag0.4 |
Lehim teli alaşımı | SnBiAg1 |
Lehimleme sıcaklığı | 180-210°C |
Baskı alanı | 128mm x 116mm |
Maks. ısıtmalı yatak sıcaklığı | 240°C |
Ölçüler (LxWxH) | 390mm x 257mm x 207mm |
Ağırlık | 7kg |
İşletim sistemi | Windows 7, 8, 10 (64bit), OSX 10.11+ |
Uyumlu dosya biçimi | Gerber |
Bağlantı şekli | Kablolu USB |

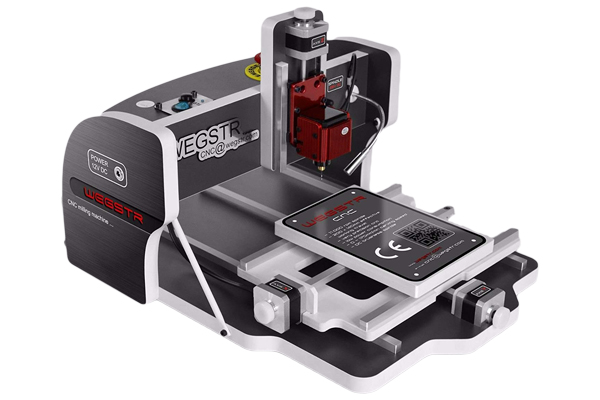

Desteklenen malzemeler | FR1 |
Maksimum mil hızı | 13,000 RPM |
Güç | 12V, 25W |
Matkap data dosyası | Excellon (TXT) |
Eksen kaçıklığı | 0.075mm |
Şaft çapı | 3.175mm |
Maksimum uç çapı | 2,0 mm |
Maksimum uç uzunluğu | 38,1 mm |
