Yüksek teknolojili pazarlarda ortaya çıkan fırsatlar, ekipman özellikleri ve değerinde dönüşümü beraberinde getiriyor.
Akıllı cihazların evlere, araçlara, fabrikalara ve şehirlere girmesiyle hız kazanan akıllı dönüşüm, yüksek teknoloji geliştiricileri için cazip fırsatlar sunuyor. Uygun ürünleri doğru fiyatla sunabilen firmalar bu süreçte öne çıkabiliyor. Bu cihazların temel donanımını üretmek isteyen firmalar ise, yüksek verimliliği daha düşük maliyetle sunabilen SMD dizgi ekipmanlarına ihtiyaç duyuyor.
Yeni Taleplere Uyum
Bu taleplere yanıt verebilmek için ekipman üreticilerinin yenilikçi tasarımlar sunması gerekiyor. Bunun etkili bir yolu, üst seviye platformlarda kendini kanıtlamış teknolojileri daha uygun maliyetli bir formda yeniden yapılandırmak ve bunları mevcut özelliklerdeki iyileştirmeler ve yazılım tabanlı yeteneklerle birleştirmek. Yamaha’nın YRP10e krem lehim printer’ı bu yaklaşımla geliştirildi. Temel çevrim süresi, günümüzün en hızlı printer’larıyla yarışacak seviyeye getirildi ve üretkenliği artıran yenilikçi özellikler eklendi.

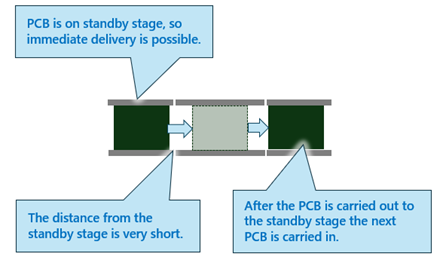

YRP serisinin tüm yeni nesil ekipmanlarında ortak olarak kullanılan şasi, baskı mekanizmalarının hareketinden kaynaklanan titreşim veya sapmaları önlemek amacıyla maliyet etkin şekilde yeniden kullanılıyor. Bu temel üzerine inşa edilen YRP10e, baskı sürecine kart giriş-çıkışını hızlandıran üç aşamalı conveyor sistemine sahip. Bu sayede, giriş seviyesi bir printer için çevrim süresi yalnızca 6 saniyeye kadar düşürülmüş ve yüksek hacimli üretime yönelik bazı üst düzey printer’larla benzer seviyeye getirilmiştir.
Hızlı Kart Akışı ve Hazırlık
Kartların printer’a hızlıca alınması için stopper (duraklatıcı) kullanılmayan taşıma sistemi tercih ediliyor. Bu sistem, YRi-V AOI gibi ekipmanlarda kanıtlanmış bir yöntemdir. Kartlar 600 mm/s hıza kadar makineye girerken konumlandırma hataları ve bekleme süresi ortadan kaldırılır. Ancak YRP10e, karmaşık PCB formlarını ve farklı kart boyutlarını desteklemek amacıyla ayarlanabilir mekanik stopper sistemiyle donatılmıştır.

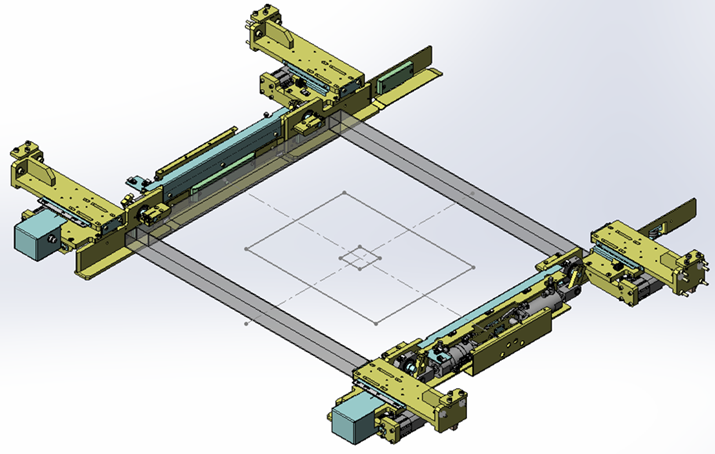

Elek kurulumu giriş seviyesi printer’larda genellikle manuel yapılır. Deneyimli bir operatör için bu işlemler hızlı gerçekleşse de, deneyimsiz personel için zaman alıcı olabilir ve hata riski yüksektir. Opsiyonel olarak sunulan evrensel elek tutucu sayesinde, standart boyutlardaki elekler tek dokunuşla otomatik olarak hizalanır. Bu sistem, operatör üzerindeki yükü azaltır ve kişisel deneyime olan bağımlılığı ortadan kaldırarak tüm kullanıcıların hızlı ve doğru kurulum yapmasını sağlar.
Hedef: Doğru Hizalama ve İlk Baskıda Başarı
Yüksek seviye özelliklerin daha erişilebilir modellere adapte edilmesinin bir örneği de, elek ile kartın ilk baskı öncesi doğru hizalanmasını sağlayan grafik görsel hizalama sistemidir. Bu sistem, her setup sonrası 5-6 baskıya ihtiyaç duyulan öğretme sürecini ortadan kaldırarak, düşük hacimli üretimlerde ilk baskıdan itibaren başarılı sonuçlar alınmasını sağlar.
Doğru hizalama sağlandıktan sonra kart, vakum ve fikstürleme ile sabitlenir. Kenar kelepçesi yazılım kontrollü olarak ayarlanabilir, böylece operatörler düzgün ve tekrarlanabilir baskılar elde edebilir. Ayrıca stencil (elek) için kullanılan vakum fikstürü, nozul hareketi sırasında elek üzerinde oluşabilecek konum sapmalarını önler. 5-10 mikronluk bu sapmalar küçük görünse de, tekrar edebilirlik açısından önemli fark yaratır. 4 mm’ye kadar elek-kart boşluğuyla bile tekrarlanabilir baskı elde edilmesi mümkündür.
Patentli Performans Artırıcılar
YRP10e, baskı kalitesini ve hızını artırmak için iki patentli özelliği bir araya getiriyor. İlk olarak, özel 3S nozul kafası sayesinde krem lehim hareket yönü değişirken nozulun lehim rulosu ile sürekli teması korunur. Geleneksel printer’larda nozul, her geçiş sonrası lehim rulosundan uzaklaştırılır, bu da zaman kaybına ve hava kabarcığı oluşumuna neden olabilir. Yamaha’nın “belly-roll” sistemiyle nozul lehim rulosu üzerinden dönerek yön değiştirir, böylece döngü süresi kısalır ve hava boşlukları engellenerek lehimleme hataları önlenmiş olur.
İkinci yenilik ise “overprinting” özelliğidir. Yeni bir elek takıldığında ya da üretim uzun süre durduktan sonra, ilk geçiş sonrası stencil temizlenerek bir sonraki baskıya hazırlık yapılır. Böylece standart sistemlerde birkaç döngüye ihtiyaç duyulan krem lehim akışı, ilk baskıdan itibaren optimize edilmiş olur.

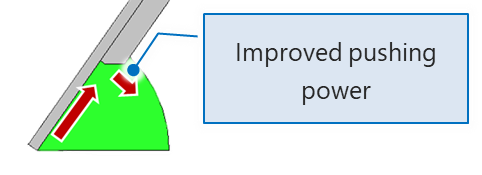

YRP10e, 3SR adını taşıyan özel şekilli ve geliştirilmiş çelik squeegee (rakle) ile birlikte gelir. Bu yapı, elek boşluklarının %5 oranında daha iyi dolmasını ve krem lehimin düzgün şekilde yayılmasını sağlar. Ayrıca, raklenin sertliği aşınmayı en aza indirerek elek ömrünü uzatır.
Yazılım Tabanlı Yetkinlikler
Donanımsal iyileştirmelerin yanı sıra, yazılım kabiliyetleri de giriş seviyesi ekipmanlarda üst seviyeye taşınmıştır. Temel setup doğrulamanın ötesine geçen sistem, elek ve krem lehim ömrü kontrolü, nozul doğrulama gibi yüksek katma değerli özellikleri içerir. Elek üzerinde bulunan 2D barkod ile otomatik tanıma yapılır ve daha önce kullanımdan çıkarılması gereken eleklerin yanlışlıkla tekrar kullanılması önlenir.
Squeegee tipi ve boyutu, kart datasına uygun şekilde kontrol edilir. Ayrıca kullanılan krem lehimin tipi, bekletme süresi (seasoning) ve açık kalma süresi (open time) de otomatik olarak takip edilir. Bunlar daha önce yalnızca üst düzey ekipmanlarda sunulan işlevlerdi.
Her iki baskıdan sonra stencil üzerinde kalan lehim rulosunun genişliği otomatik ölçülür. Ölçülen değer, sistemdeki kriterlerle karşılaştırılır ve lehim rulosu minimum seviyenin altına düşmeden önce operatör uyarılır.
Stratejik Bir Yaklaşım
Elektronik üreticilerinin değişen ihtiyaçlarına cevap vermek için ekipman üreticileri giriş seviyesi çözümlerde önemli iyileştirmeler sunuyor. YRP10e gibi modeller tek dokunuşla elek ayarı ve sabitleme gibi işlemleri kolaylaştırıyor. Bununla birlikte, eleklerin otomatik yüklenmesi veya otomatik lehim dozajı gibi özellikler hâlen yüksek hacimli üretime özel modellerde sunuluyor. Yedek pin değişimi gibi daha karmaşık otomasyonlar ise baştan bu amaca uygun tasarlanan sistemlerde yer alıyor.
Özet
Akıllı cihazlara olan küresel talebin artması, elektronik üreticileri için yeni fırsatlar yaratıyor. Ancak maliyet baskısı da bu sürecin bir parçası. Sermaye ekipman üreticileri, müşterilerinin ihtiyaç duyduğu kabiliyetleri makul maliyetlerle sunabilecek çözümler geliştirmek zorunda. YRP10e gibi yeni nesil giriş seviyesi SMD dizgi ekipmanları, dikkatli donanım tasarımı ve yazılım mühendisliği sayesinde, yüksek seviye makinelerle karşılaştırılabilir üretkenlik sunabiliyor.
