YRM20 SMD Dizgi Makinesi

Yüksek Performanslı ve Çok Yönlü SMD Makinesi

Süper hızlı Σ Sigma SMD dizgi makinesinin göz kamaştırıcı özellikleri. Efsanevi Yamaha YSM20. Benzersiz tasarımıyla YRM20 ‘ye dönüştürüldü. Yeni nesil SMD dizgi makinesi Yamaha YRM20, tek kafa makinelerde şimdiye kadarki en yüksek 115.000 cph dizgi hızına ulaşıyor. En küçük 0201 mm çiplerden maksimum 55 x 100 mm en ve boyunda ve 30mm yüksekliğindeki ister SMD ister garip şekilli (odd shape) malzemeleri 30N’a kadar ayarlanabilir dizme kuvvetiyle diziyor.

Kafa Değiştirmeden.

Her malzemeyi Dizin.

HERHANGİ BİR KOMPONENT ÇEŞİDİ. HERHANGİ BİR ÜRETİM HACMİ.

Yamaha YRM20, her çeşit malzemeyi dizebilmek için üretildi. Yeni yüksek hızlı genel amaçlı döner RM kafa ile 115.000 CPH dizgi hızına ulaşıyor! In-line HM kafa 0201 çiplerden 55 x 100 mm ebatlarında ve 15 mm yüksekliğinde malzemeleri diziyor. Yeni dizayn sıralı FM kafası garip şekilli (odd-shape) 03015 mm’lik süper küçük çiplerden, 55 x 100 mm boyutlarında ve 30 mm yükseklikte ultra büyük malzemelere kadar 30N’ye kadar baskı kuvveti ile dizebiliyor.

Yamaha YRM20 SMD Dizgi Makinesi

115.000 Komponent/saat.

Süper Hızlı Döner Kafa.

Yamaha YRM20 SMD Dizgi Makinesi

Yüksek hızlı döner tipte RM kafa ile YRM20, 115.000 CPH hıza ulaşır! Kafa değiştirmeden hem yüksek hızlı üretim, hem de esneklik. Yamaha’nın tek kafalı çözüm teknolojisi konsepti sayesinde süper küçük 0201 mm komponentlerden 6,5 mm yükseklik ve 12 x 12 mm boyutlarında orta büyüklükteki bileşenlere kadar malzemeleri dizer.

Yamaha YRM20 SMD Dizgi Makinesi

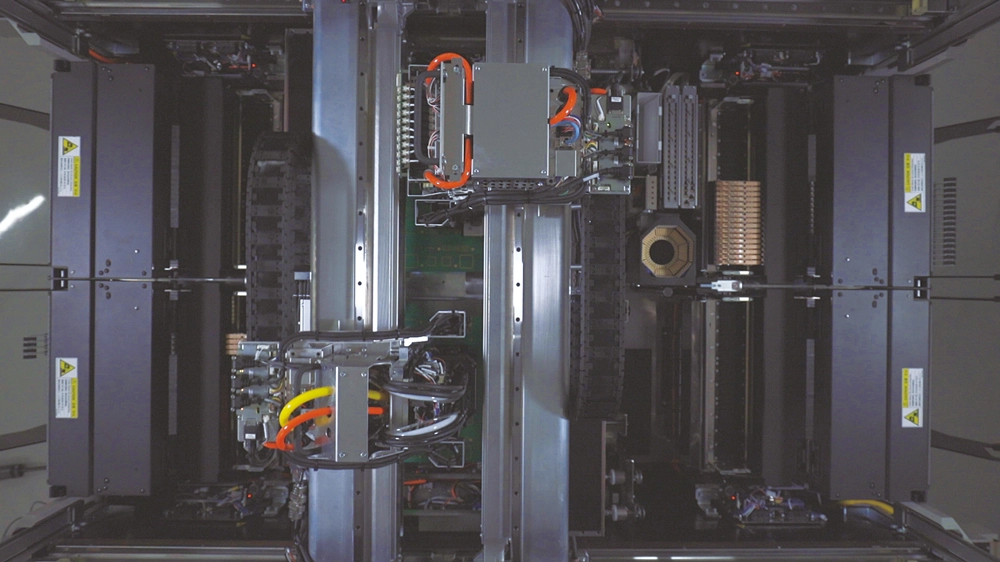

Yeni Σ Overdrive Süper Hızlı Hareket Teknolojisi

Yüksek üretim verimliliğinde Σ overdrive teknolojisi 2 kafa arasındaki girişim aralığını en aza indirerek saatte 115 bin komponent dizgi hızına ulaşıyor. Bu sayede saatlik komponent dizgi hızına göre şimdiye kadarki en düşük birim yatırım maliyeti garanti edebiliyorsunuz.

Yeni ZSR Feeder

RM Kafa Gücünde Hız.

Yeni tasarım ZSR Feeder yüksek verimlilik sağlayan RM kafasına uyarlandı. Şimdi komponent besleme hızı, RM kafanın süper hızlı parça alım hızında, çarpıcı şekilde artırıldı.
yahama-yeni-zsr-feeder
Yamaha YRM20 SMD Dizgi Makinesi

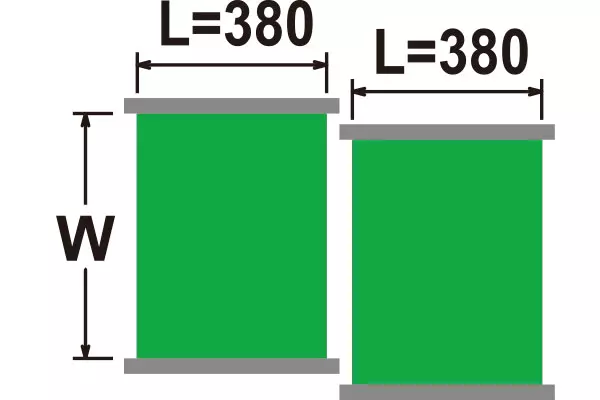

YENİ ÇİFT KADEMELİ KONVEYÖR

Yenilenmiş tasarımıyla çift kademeli konveyör ile PCB transfer kapasitesi bir üst seviyeye geliştirilmiştir. Yeni çift kademeli konveyör, aynı anda 2 adet maksimum 510 mm genişliğinde PCB taşır. PCB geçiş transfer süresini rekor ölçüde kısaltır.

ŞAŞIRTICI DERECEDE KOMPAKT. MUAZZAM KOMPONENT ÇEŞİTLİLİĞİ. ŞOKE EDİCİ YÜKSEK PERFORMANS KAFA TİPLERİ.

Yamaha YRM20 SMD Dizgi Makinesi

SÜPER YÜKSEK HIZLI DÖNER RM KAFASI 115.000CPH'YE ULAŞIR!

Döner kafa küçük komponentleri olağanüstü hızda dizer. Kafa değiştirmeye artık ihtiyaç duymadan süper küçük 0201 mm bileşenlerden, 6,5 mm yüksekliğinde 12 x 12 mm boyutlarındaki orta büyüklükteki tek şekilli bileşenlere kadar değişen komponentleri dizer.
Yamaha YRM20 SMD Dizgi Makinesi

YÜKSEK HIZLI, ÇOK AMAÇLI SIRALI HM KAFA

Süper küçük 0201 mm bileşenlerden 55 x 100 mm’ye ve 15 mm’ye kadar yüksek komponentlere kadar. Yalnızca yüksek hızda değil, aynı zamanda yüksek esneklikte çok yönlü kafa. Yeni YRM20 makinenizde HM kafasını RM kafasıyla birleştirmek, her tür bileşenin yüksek hızlı montajını yapabilmenizi sağlar.

Yamaha YRM20 SMD Dizgi Makinesi

SIRALI FM KAFA İLE GARİP ŞEKİLLİ (ODD-SHAPE) TİPLERİNİ DE DİZİN

Süper küçük 03015 mm çiplerden, uzun komponenetlere, 30 mm’ye ve 55 x 100 mm’lik ultra büyük bileşenlere ve garip şekilli (odd-shape) çeşitlerine kadar değişen malzemeleri dizen ultra geniş çeşitlililkteki FM kafa tipinde aynı zamanda 30 Newton’a kadar kuvvet kontrolü ile dizme de mevcuttur.
Yamaha YRM20 SMD Dizgi Makinesi

O BİR TAPE FEEDER.
AMA MAKARA
DEĞİŞTİRMİYORSUNUZ.

Otomatik tape yüklemeli şerit malzeme besleyici feeder makara bitince otomatik ekler. Feeder makara (reel) değişiminden kaynaklanan operatör yükünü, işçiliği azaltır ve zaman kaybı ortadan kaldırır.
Yamaha YRM20 SMD Dizgi Makinesi

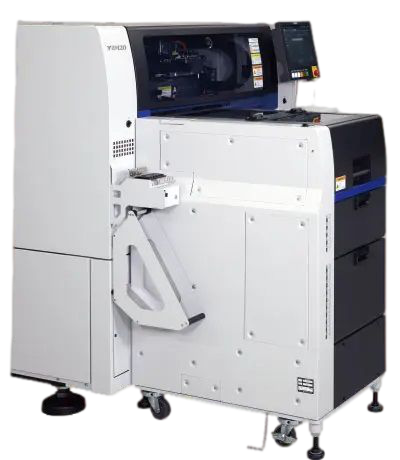

KESİNTİSİZ TEPSİ BESLEYİCİ eATS30

Magazinde beslenen tepside verilen komponentler bitince makineyi durmadan yeni tepsi malzeme ekleyin. Bu sayede üretim hiç durmadan devam etsin. Makine kullanım verimliliğinde çıtayı yükseltin.

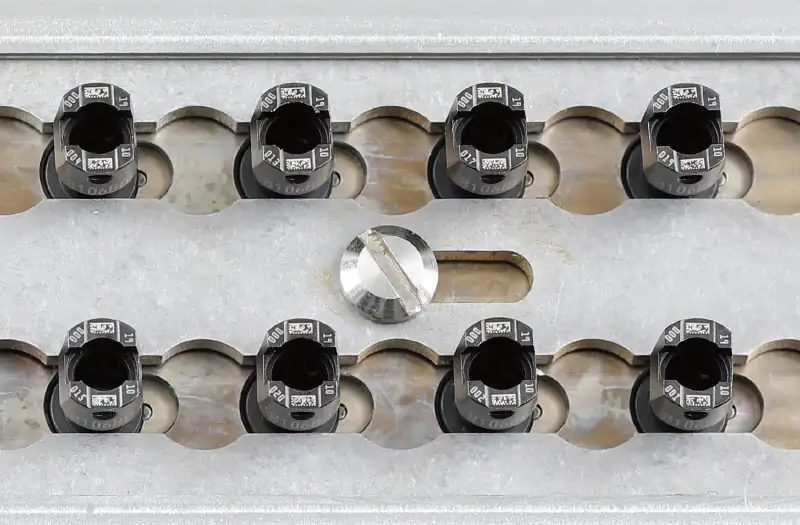

İstisnai Seviyede Hafif

Ultra Hızlı ve Nazik

İstisnai derecede hafif nozul tasarımı, dar alanlarda ve yan yana çok küçük malzemeleri dizmek için geliştirilmiş bir Yamaha teknolojisidir.
Olağanüstü yüksek hızda dizerken malzemelere çok düşük mekanik etki yapar.

Yamaha YRM20 SMD Dizgi Makinesi

Yamaha’nın geliştridiği nozulların her biri bir kimlik numarası ile kolayca tanımlanır. Böylece herhangi bir nozul yaşamı boyuca takip edilir. Performansı izlenir. Gerektiğinde kamerada otomatik muayene edilir ve otomatik olarak kendi kendine bakım yaparak performansını daime en üst seviyede tutar.

Otomatik Destek Pini Dizme ile

Kart Setup Sürelerini Azaltın

Yamaha YRM20 SMD Dizgi Makinesi
Otomatik Push-up Kart Destek Pin Değiştirme Sistemi
Kart destek pini pozisyonlarını gerber ve dizgi dosyasından çeker ve otomatik olarak konumlandırır. Otomatik dizgi programı değiştirme işleviyle birlikte üretim programı geçişleri sırasında operatör iş yükünü şaşırtıcı derecede azaltır.
ModeliYRM20
Süper Yüksek Hızlı Döner RM KafaYüksek Hızlı Genel Amaçlı
Sıralı HM Kafa
Garip Şekilli
Sıralı FM (Esnek-Çoklu) Kafa
Nozullar (1 kafa ünitesi başına)18105
Dizebildiği Malzemeler0201 mm – W12 x L12 mm,
Yükseklik 6,5 mm veya daha az
0201 mm – W55 x L100 mm,
Yükseklik 15 mm veya daha az
03015 mm – W55 x L100 mm,
Yükseklik 30 mm veya daha az
Azami Dizgi Hızı115.000CPH
(optimum koşullar altında)
98.000CPH
(optimum koşullar altında)
35.000CPH
(optimum koşullar altında)
Dizgi Hassasiyeti±0.025mm Cpk≧1.0 (optimum koşullar altında)±0.035mm Cpk≧1.0
(optimum koşullar altında)
Takılabilecek Malzeme SayısıFeeder Arabalı : Maks. 128 tip = 32 besleyici x 4 (8mm tape feeder)
Sabit Tablalı : Maks. 128 tip (8 mm tape feeder)
Tepsi: 60 tip (2 adet eATS30 ile donatıldığında maksimum)
PCB BoyutlarıÇift aşamalı teknik özellikler
1-PCB taşıma : L50 x W50mm – L810 x W510mm
2-PCB taşıma : L50 x W50mm – L810 x W510mm
Güç Kaynağı3-Faz AC 200/208/220/240/380/400/416V +/-10% 50/60Hz
Hava İhtiyacı0.45MPa veya daha fazla, temiz, kuru durumda
Dış Boyut
(Çıkıntılar Hariç)
L1.374 x G1.948 x Y1.445mm
AğırlıkYaklaşık. 2.250 kg (Yalnızca ana ünite)



MAKİNE ÖLÇÜLERİ
